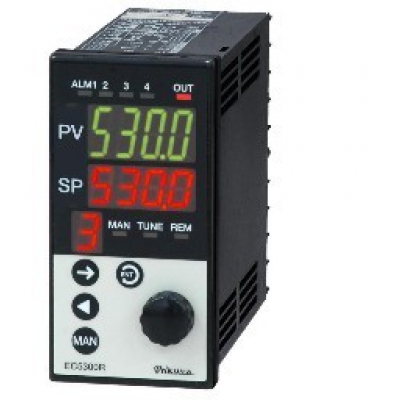

EC5300R 日本大倉PID控制器

規格

功能項目

EC5300R

EC5500R

輸 入

測量點數

1

測量周期
（控制周期）

250ms

輸入種類

高品質熱電偶：B，R，S，K，E，J，T，WRe5-26，N，PR40-20，PLⅡ，U，L，Au-Fe

直流電壓：±10，0～20，0～50mV，0～5，1～5，0～10V DC

直流電流：4～20mA DC

高品質熱電阻：Pt100，JPt100

性能?特性

控制精度

±(0.25%F.S.＋1digit）

噪聲抑制率

正常抑制比：60dB以上，共模抑制比：140dB以上

設定

設定方式

正常SP，多點SP（可預設8個設定值），遠程SP（選配）

控 制

控制方式

PID控制，GappedPID控制，PD控制，ON-OFF控制，
加熱和冷卻控制（選配），3位控制（選配）

PID演算

手動調節、自動演算和隨機演算（Self-Tuning）

控制輸出

數 量

1點（標準）＋1點（選配）

輸出方式

繼電接點：常開接點250V AC　3A （阻性負載）

SSR驅動：ON…15V DC （Max20mA）　OFF…0V

電流：4～20mA DC （Max600Ω），0～5mA DC （Max2ｋΩ）

報警輸出

點數?接點容量

2點（常開接點，標準）＋2點（a接點，選配）250V AC　0.5A Max （阻性負載）

功 能

報警輸出，狀態輸出

接點輸入

數 量

4點　光電耦合器驅動15V DC 1mA

功 能

SPNo./PIDNo.切換，AUTO/MAN切換，本地SP/遠程SP切換，控制RUN/STOP切換

選 配

通 訊

RS-232C，RS-422A，RS-485專用通訊模塊（另售品）

模擬輸出
遠程SP

模擬輸出：1點，4～20或0～20mA DC?。∕ax600Ω）
遠程SP：1點，1～5或0～5V DC

外部擴展接口

－

區域網絡(luò )，N對N通信　傳送速度：2.6Mbps

伺服驅動器輸出

－

操作部電源：20～100V AC，50/60Hz
SSR輸出：1A AC Max，對于單相電流電機

電 源

額定電流電壓

100～240V AC，50/60Hz

最大功率

約6VA?。?00V AC）

結 構

外形尺寸

48（W）×96（H）×111（D）

96（W）×96（H）×111（D）

質 量

約450g

約500g

使用環境

使用溫度范圍

-10～55℃
