適用儀表：
- 唯樂(lè )（well）TM10C全系列，包括TM1001C、TM1002C、TM1006C
- 神港（Shinko）HR-700全系列，包括HR-701、HR-702、HR-706
說明：日本神港自身不生產記錄儀，是讓替他們貼牌的，即HR-700相當于well的的TM10C系列

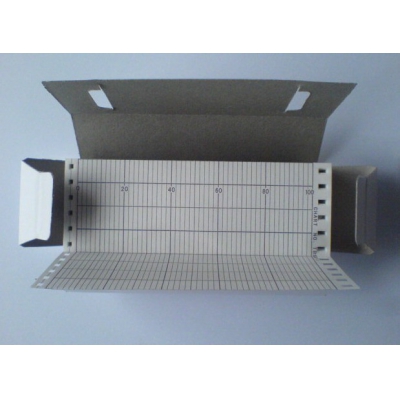

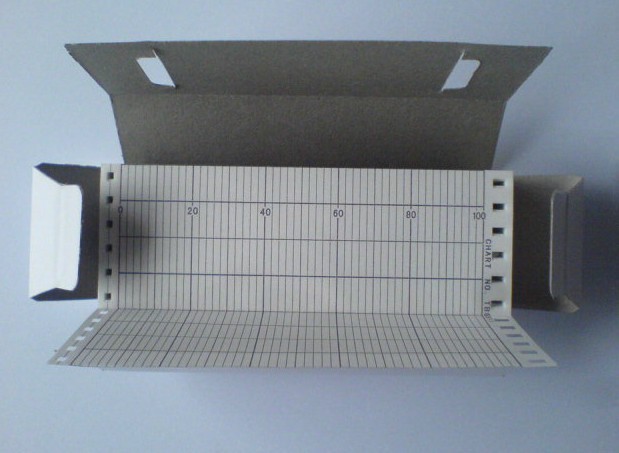

紙張尺寸：
- 記錄紙總長16米，寬114毫米，左邊為正方形孔，右邊為長方形孔。
- 折疊方塊寬40毫米，長114毫米，左右兩邊各有6個孔。
- 打印幅度為100毫米（有格子部分），共計50等分。
一、使用時間：
使用時間與記錄儀走紙速度設定及使用頻率有關。例如：走紙速度為10MM/H且記錄儀不間斷記錄，16M記錄紙
約可用2個月（16000/7200=2.22)。
二、記錄紙更換方法：
德國唯樂(lè )（WELL）TM10C系列與日本神港（SHINKO）HR-700系列記錄儀,日本橫河(yokogawa）所用記錄紙是相同的，更換方法也一樣。
1、停止記錄
更換記錄紙須在停止記錄情況下進行，如果正在記錄而強行取出存紙匣，可能會(huì )損壞紙帶。
如記錄儀仍在記錄，請按【RUN】 鍵3秒或3秒以上，可停止記錄。
拉開門卡鎖，再沿圖示方向打開記錄儀門。門所能打開最大角度為135度，不要試圖進一步打開，否則會(huì )損壞門軸。
3、取出存紙匣
用手壓在如下圖所示的左右兩側固定片上，向箭頭方向取出存紙匣。
4、打開記錄紙壓蓋板和送紙引導夾
向外打開記錄紙壓蓋板與送紙引導夾，將已用過的記錄紙（如果有）取出。
5、疏松新記錄紙
新記錄紙在包裝或運輸過程中，可能會(huì )因擠壓而粘連在一起，有可能出現無法正確送紙的情況，因此新記錄紙在安裝前一定要按下圖所示方法，進行疏松。
6、將記錄紙放入裝紙匣中
打開記錄紙，將需要記錄數據的正面朝上，然后將記錄紙放入存紙匣內。
7、調整打印紙與鼓輪的位置
將打印紙上的孔與鼓輪齒位置相對應，將打印紙沿鼓輪放置，并將第一疊紙放入打印紙接收存放處。
8、閉合壓蓋板與送紙引導夾
按箭頭所示方向閉合壓蓋板與送紙引導夾。
9、轉動鼓輪的傳動齒輪
轉動鼓輪的傳動齒輪，用手檢查送紙情況。
10、放回存紙匣
將存紙匣平行送入記錄儀內，直到被固定為止。
11、關上記錄儀門
關閉記錄儀，并檢查門卡鎖是否卡緊。
12、檢查送紙情況
按面板上的【FEED】鍵，讓記錄儀進行送紙，檢查送紙情況是否正常。
13、重新開始記錄
按一下面板上【RUN】鍵，記錄儀將重新開始記錄。
如果有不明白之處或其他關于TM10C記錄儀的問題，可登錄我司官方網站http://www.wellscr.com在線留言，或直接電話聯系我司客服。
