PXR3系列選型表 | ||||||||||||||
| 數字位 | 規格 | 代號 |
| |||||||||||
4 | 5 | 6 | 7 | 8 | - | 9 | 10 | 11 | 12 | 13 | - | 14 | ||
4 | 面板尺寸 H*W |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
| 24*48 | 3 |
|
|
|
|
|
|
|
|
|
|
|
| |
5 | 輸入信號 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 高品質熱電偶（℃） |
| T |
|
|
|
|
|
|
|
|
|
|
| |
| 高品質熱電偶（F） |
| R |
|
|
|
|
|
|
|
|
|
|
| |
| RTD/PT100（℃） |
| N |
|
|
|
|
|
|
|
|
|
|
| |
| RTD/PT100（F） |
| S |
|
|
|
|
|
|
|
|
|
|
| |
| 1～5V DC |
| A |
|
|
|
|
|
|
|
|
|
|
| |
| 4～20mA DC |
| B |
|
|
|
|
|
|
|
|
|
|
| |
6 | 控制輸出1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 繼電器接點輸出 |
|
| A |
|
|
|
|
|
|
|
|
|
| |
| SSR/SSC驅動輸出 |
|
| C |
|
|
|
|
|
|
|
|
|
| |
| 4～20mA DC輸出 |
|
| E |
|
|
|
|
|
|
|
|
|
| |
7 | 控制輸出2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 無 |
|
|
| Y |
|
|
|
|
|
|
|
|
| |
| 繼電器接點輸出 注1 |
|
|
| A |
|
|
|
|
|
|
|
|
| |
| SSR/SSC驅動輸出 注1 |
|
|
| C |
|
|
|
|
|
|
|
|
| |
| 4～20mA DC輸出 注1 |
|
|
| E |
|
|
|
|
|
|
|
|
| |
8 | 版本號 |
|
|
|
| 1 | - |
|
|
|
|
|
|
|
9 | 附加功能1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 無報警 |
|
|
|
|
|
| 0 |
|
|
|
|
|
| |
| 1個報警 |
|
|
|
|
|
| 1 |
|
|
|
|
|
| |
| 8段斜坡/保溫程序 |
|
|
|
|
|
| 4 |
|
|
|
|
|
| |
| 1個報警+8段斜坡/保溫程序 |
|
|
|
|
|
| 5 |
|
|
|
|
|
| |
| 兩個報警 注2 |
|
|
|
|
|
| F |
|
|
|
|
|
| |
| 兩個報警+8段斜坡/保溫注2 |
|
|
|
|
|
| G |
|
| ,
|
|
|
| |
| 10
| 操作說明書 電源電壓 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 無 100-240V |
|
|
|
|
|
|
| N |
|
|
|
|
| |
日文 100-240V |
|
|
|
|
|
|
| Y |
|
|
|
|
| |
| 英文 100-240V |
|
|
|
|
|
|
| V |
|
|
|
|
| |
| 無 24VAC/24VDC |
|
|
|
|
|
|
| C |
|
|
|
|
| |
| 日文 24VAC/24VDC |
|
|
|
|
|
|
| A |
|
|
|
|
| |
| 英文 24VAC/24VDC |
|
|
|
|
|
|
| B |
|
|
|
|
| |
11 12 13 | 附加功能2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 無 |
|
|
|
|
|
|
|
| 0 | 0 | 0 |
|
| |
| RS485 （MODBUS）通訊 |
|
|
|
|
|
|
|
| M | 0 | 0 |
|
| |
| RS485 （Z-ASC11）通訊 |
|
|
|
|
|
|
|
| N | 0 | 0 |
|
| |
| 再傳輸輸出+1點數字輸入 注3 |
|
|
|
|
|
|
|
| Q | 0 | 0 |
|
| |
| 再傳輸輸出 注3 |
|
|
|
|
|
|
|
| R | 0 | 0 |
|
| |
| 2點數字輸入 |
|
|
|
|
|
|
|
| T | 0 | 0 |
|
| |
| RS485（MODBUS）通訊+1點數字輸入 |
|
|
|
|
|
|
|
| V | 0 | 0 |
|
| |
| RS485（Z-ASC11）通訊+1點數字輸入 |
|
|
|
|
|
|
|
| W | 0 | 0 |
|
| |
14 | 無標準功能 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 無標準參數設定（非標） |
|
|
|
|
|
|
|
|
|
|
| - | F | |
| 注1：兩個過程報警（即選項9中的F和G）不能一起選 | ||||||||||||||
| 注2：控制輸出2（即選項7中的A、C、E）不能一起選 | ||||||||||||||
| 注3：控制輸出2，兩個報警和24V電源（即選項7中的A、C、E、選項9中的F和G，選項10中的A、B、C）不能一起選。 | ||||||||||||||

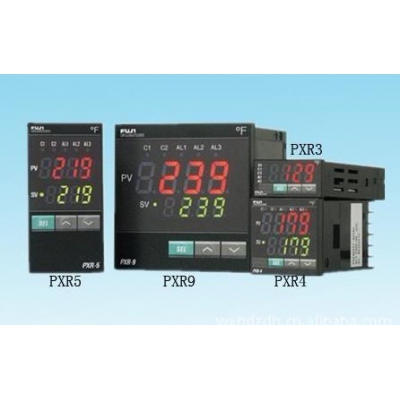

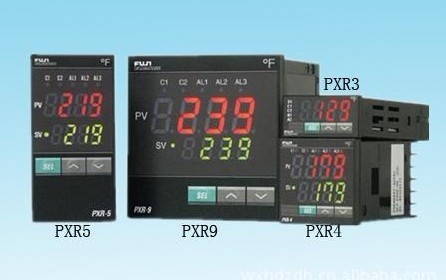

PXR3（PXV3）溫控器簡介：
◆單排顯示，PV、SV可相互切換；
◆多種高品質熱電偶信號、高品質熱電阻信號、線形信號輸入；
◆帶手/自動模式，切換便利；
◆ 8段斜坡/保溫程序（選件）
◆滿量程0.5%精度，85-256V AC 50/60HZ供電工作。
◆ 再傳輸輸出功能DC4-20ma和RS485通訊功能（選件）
◆遙控輸入功能（選件）
◆數字量輸入最多2點（選件）：通過一點高品質開關量ON/OFF，可改變設定值SV，控制動作起/停，斜坡/保溫控制的開始/ 復位，自動調節功能的起/停，報警鎖存的復位、定時器計時開始；
◆二路輸出（選件）：用于加熱/冷卻控制
◆ 加熱斷線報警(選件)
◆自帶一路報警功能：最多3點(選件)?！?/strong>
