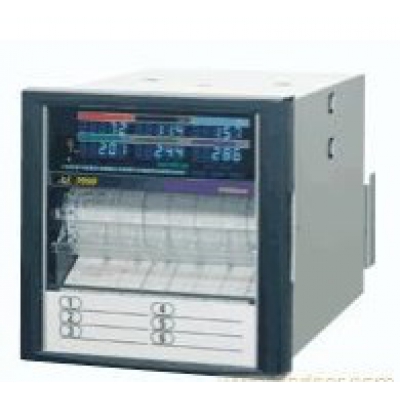

混合式記錄儀AL3000系列
適合國際安全規格的AL3000系列是集多點同時顯示、矩形圖顯示、混合式多量程、報警顯示、打印等多功能于一體的100mm記錄幅面的混合式記錄儀。
·有6點輸入的打點式和1到4筆的筆式機型
·備有對應網絡(luò )化的以太網口選件
·符合CE標志、適合IP54
·電源為100~240V AC的自由電源
·備有選用的數據采集軟件“TRWIN”“KIDS”
| 形式 | |
| AL3765-N00 | 6點 |
| AL3765-N20 | +6點報警+外驅 |
| AL3765-A00 | +422A通信接口 |
| AL3765-R00 | +R232通信接口 |
| AL3765-S00 | +485通信接口 |
| AL3765-N01 | +記錄格式 |
| AL371P-N00-00A | 單筆 |
| AL372P-N00-00A | 雙筆 |
| AL373P-N00-00A | 三筆 |
| AL374P-N00-00A | 四筆 |
| AL37*P-A00-0 | +A-422.R-232.S-485通信接口 |
| AL37*P- 20-0 | +6點報警+外驅 |
| AL37*P- 01-0 | +記錄格式 |
| AL37*P- 00-1 | +基本運算 |
| AL37*P- 00-2 | +積算.流量修正運算 |
| AL37*P- 00-3 | +基本運算+積算.流量修正運算 |
| 帶手柄、橡皮腳 |
千野有紙記錄儀AL3000系列
AL3000系列符合CE、UL和CSA的100mm多點與多用途數據同時顯示的多功能記錄儀，警報顯示或者打印和其它獨特的特點。
AL3765-N00記錄儀/記錄紙/記錄筆筆式
|
記錄點 |
1筆 |
2筆 |
3筆 |
4筆 |
|
型號 |
AL371P-N00-00A |
AL372P-N00-00A |
AL373P-N00-00A |
AL374P-N00-00A |
打點式
|
測量的周期 |
6-point/5秒鐘 |
其次6-point/1 |
|
型號 |
AL3765-N00 |
AL37A5-N00 |
規格
|
測量點 |
筆式 |
1筆、2筆、3筆或者4筆 |
|
|
打點式 |
6點 |
||
|
輸入 信號 |
普遍輸入 |
||
|
B，R，S，K，E，J，T，N，W-WRe26，WRe5-WRe26，PtRh40-PtRh20，NiMo-Ni，CR-AuFe，Platinel II，U，L |
|||
|
電阻溫度計 |
Pt100 (IEC751-1995)，Pt100 (IEC751-1983)，JPt100，Pt50，PtCo |
||
|
直流電壓 |
±13.8mV，±27.6mV，±69.0mV，±200mV，±500mV，±2V，±5V，±10V，±50V，±50V |
||
|
DC電流 |
由分流電阻器 |
||
|
輸入的聯絡(luò )(在筆式，操作的記錄的選擇) |
|||
|
準確度等級 |
±0.1%測定范圍± 1數位(直流電壓、高品質熱電偶，電阻溫度計輸入) |
||
|
測量 周期 |
筆式 |
100ms |
|
|
打點式 |
大約5 seconds/6點，大約1 second/6點(選擇) |
||
|
參考連接點報償準確性 |
K，E，J，T，N，Platinel II .......................................最大值±0.5°C |
||
|
燒壞 |
為高品質熱電偶和電阻溫度計輸入(高級，下階層或者燒壞功能失效) |
||
|
接線板 |
可拆 |
||
|
印刷 系統 |
筆式 |
模式辨別目標 |
處置****筒筆 |
|
數位式打印 |
繪圖員筆 |
||
|
打點式 |
導線加點系統6顏色絲帶 |
||
|
打印 顏色 |
筆式 |
1筆紅色，2筆綠色，3筆藍色，4筆褐色 |
|
|
打點式 |
1紅色，2黑色，3藍色，4綠色，5褐色，6紫色 |
||
|
圖 |
復寫薄類型，有效的寬度100mm，總寬度114mm，總長度10m |
||
|
圖表記錄速度 |
筆式 |
1對600mm/h，1對200mm/min (缺省- 20mm/h) |
|
|
打點式 |
1對1500mm/h (缺省- 20mm/h) |
||
|
跳作用 |
渠道沒有顯示或打印 |
||
|
減去 打印 |
一種渠道的測量值區別打印和其它渠道(或參考價值) |
||
|
筆舉 作用 |
由鑰匙的紀錄，同時提起所有筆。 |
||
|
警報 類型 |
絕對值，差別，率改變 |
||
|
警報 編程 |
編程每種渠道、最大值4水平或者渠道的個體 |
||
|
標定功率電壓 |
100對240VAC 50/60Hz，普遍電源 |
||
|
電力 消費 |
筆式 |
關于60VA |
|
|
打點式 |
關于45VA |
||
|
環境 狀況 |
參考操 作情況 |
周?chē)鷾囟然驖駳夥秶?1對對65%RH力量電壓的25°C/45：100VAC ± 1%態度：左或正確的0程度，向前掀動0度，向后掀動0度準備時間：30minutes或長期 |
|
|
正常操 作情況 |
周?chē)鷾囟然驖駳夥秶?對對80%RH力量電壓的40°C/20：90對264VAC態度：左或正確的0到10程度，向前掀動0度，向后掀動0到30度 |
||
|
架置 |
盤區架置 |
||
|
維度 |
W144 x H144 x D244mm (標準規格) |
||
|
重量 |
筆式 |
關于9.0kg (4-pen/with充分的選擇) |
|
|
打點式 |
關于8.5kg (與充分的選擇) |
||
|
標準 |
CE |
EN61326 + A1類A，EN61000-3-2 + A14 |
|
|
UL |
UL3111-1 (即將發生筆文字的定型) |
||
|
CSA (C-UL) |
C22.2，第1010年(即將發生筆文字的定型) |
||
|
IP |
IEC529 IP54 (前面保護) |
||
