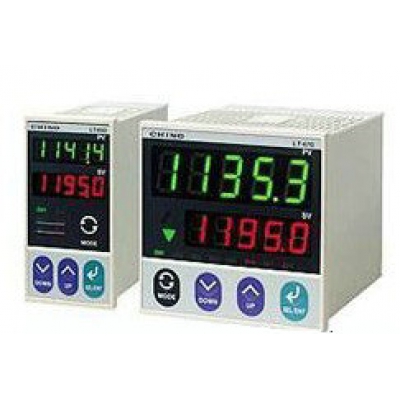

LT 450470系列為5位顯示，具有最新開發的P1D算法及學習型的抑制過沖功能。此外也是一款具有豐富的控制功能的新型數字指示調節儀。適用于各種現場及簡易計裝、數量計裝的控制。適合各種國際安全規格、通信功能采用了國際通用的MODBUS.
5位顯示高精度設定：
測定值、設定值可進行5位顯示、設定。因此適合精密控制，且價格與普通調節儀相當。
多量程輸入：
新型的P1D算法
具有新開發的控制算法，實現了適合各種工況的控制。
新型的過沖抑制功能：
具備熟練的操作作業的技術竅門，使得啟動或設定變更時實現更穩定的控制。
通信功能應用了MODBUS，使簡易計裝化容易實現。
通信接口有RS-232C，RS-442A,RS-485三種（選件），協議采用的是國際通用的MODBUS,可與具備MODBUS協議功能的程序顯示器等直接通信，是系統的構筑變得容易。
外部按點輸入與傳送信號為標準配置
外部按點輸入可對設定值進行遠程/本機，其他外部切換。另，傳送信號輸入則使設定值，測定值等的傳送變得方便（LT450 高品質開關伺服形控制輸出型不配置傳送信號）
具備便于控制的各種功能
形式內容顯示功能、密碼功能、鍵鎖定功能。此外還有設定值的斜率功能、輸出限幅、報警輸出。PV啟動，傳感器補償等各種功能。
超薄形面板
正面的厚度僅有7mm，裝在盤內或裝置內，外觀顯得極其流暢
符合國際安全規格
CE標法、UL、CSA等（UL、CSA申請中）
備有符合NEMA4X（與1P66相當）的防水規格（選件）
前面部分按1EC規格采用防水防塵構造，即使在有噴流水的現場也能放心使用。
機種一覽
|
形式
|
規格
|
|
LT45010110-00A
|
|
|
LT45020100-00A
|
|
|
LT45030110-00A
|
帶電流輸出形外部輸入傳送信號
|
|
LT45050110-00A
|
帶SSR驅動脈沖形外部輸入傳送信號
|
|
LT45060110-00A
|
帶電壓輸出形外部輸入傳送信號
|
|
LT450U0110-00A
|
帶控制輸出多路形外部輸入傳送信號
|
|
LT47010110-00A
|
|
|
LT47020110-00A
|
|
|
LT47030110-00A
|
|
|
LT47050110-00A
|
帶SSR驅動脈沖形外部輸入傳送信號
|
|
LT47060110-00A
|
帶電壓輸出形外部輸入傳送信號
|
|
LT470U0110-00A
|
帶控制輸出多路形外部輸入傳送信號
|
測定量程
|
輸入種類
|
輸入范圍
|
|
|
B
|
0.0~1820.0℃
|
|
R
|
0.0~1760.0℃
|
|
S
|
0.0~1820.0℃
|
|
N
|
0.0~1300.0℃
|
|
K
|
-200.0~1370.0℃
|
|
E
|
-200.0~700.0℃
|
|
J
|
-200.0~900.0℃
|
|
T
|
-200.0~400.0℃
|
|
U
|
-200.0~400.0℃
|
|
L
|
-200.0~900.0℃
|
|
WRe5-WRe26
|
0~2310℃
|
|
W-Wre26
|
0~2310℃
|
|
PtRh40-PtRh20
|
0.0~1880.0℃
|
|
PtRh40-PtRh20
|
0.0~1390.0℃
|
|
|
Pt100
|
-200.0~850.0℃
|
|
JPt100
|
-200.0~649.0℃
|
|
直流電壓
|
20mV
|
0~20mV（0.00~20.00）
|
|
5V
|
0~5V(0.000~5.000)
|
|
10V
|
0~5V
|
|
直流電流
|
20mA*
|
4~20mADC
(換算成1~5v電壓值)
|
注）有*記號的要外接250Ω的受信電阻（另售）
規格
輸入規格
|
輸入信號
|
高品質熱電偶：B、R、S、N、K、E、J、T、U、L、 WRe5-WRe26、 W-Wre26、 PtRh40-PtRh20、 PtRh40-PtRh20
直流電壓···0~20mV、0~5V、0~5V
直流電流···4~20mADC（用另售的250Ω受信電阻和測定量程（1~5V）
|
|
額定精度
|
測定量程±0.1%±1dight(基準動作條件) PtRh40-PtRh20±0.3%±1dight
|
|
基準點補償精度
|
±1.0℃（23℃±10℃）、±2.0℃（-10~50℃）
|
|
溫度測定單位
|
℃
|
|
采樣周期
|
約0.2秒
|
|
斷偶
|
上限下限斷偶（選擇）裝備
|
|
刻度
|
直流電壓·電流輸入為（-19999~20000）時，量程刻度任意設定
|
|
刻度小數點
|
0~4
|
調節規格
|
控制切換周期
|
約0.2秒
|
|
調節方式
|
電流輸出形PID式
SSR驅動脈沖形PID式
電壓輸出形PID式
*通過設定也可選擇二位置控制數
|
|
自整定
|
可手動設定PID常數
|
|
PID值
|
4組切換可能與SV連動
P···0.1(0.0)~999.9%(0=2位置控制)
I···0~9999秒
D···1~9999秒
|
|
PID不靈敏區
|
0.0~9.9%(4組切換、SV連動)
|
|
抗積分飽和
|
上限···0.0~100.0%
下限···-100.0~0.0%
|
|
過沖抑制功能
|
ON/OFF設定可（4組切換、SV連動）
|
|
調節動作
|
帶正逆動作切換
|
|
|
|
|
接點容量
|
阻抗負載
|
100V AC 5A 240V AC 5A 30V DC 5A
|
|
感抗負載
|
100V AC 2.5A 240V AC 2.5A 30V DC 2.5A
|
|
脈沖周期···約1秒~180秒可變
|
|
輸出規格（電波輸出形）
|
輸出信號···4~20mADC
負載阻抗···600Ω以下
|
|
輸出規格（SSR驅脈沖輸出形）
|
輸出信號
|
|
|
脈沖周期約１秒～180秒可變
|
|
|
|
|
反饋電阻···100Ω~2.5Ω
|
|
接點容量
|
阻抗負載
|
100V AC 5A、240V AC 5A、30V DC 5A
|
|
感抗負載
|
100V AC 5A、240V AC 5A、30V DC 5A
|
|
最小負載
|
10mA DC 5V以上
|
|
輸出規格（電壓輸出形）
|
輸出信號···０～10V DC
輸出阻抗···約10Ω
負載阻抗···50KΩ以上
|
|
|
|
|
|
|
|
|
