SR63,SR73,SR64,SR74、SR73A、SR74A已淘汰，型號改為：SR93,SR94

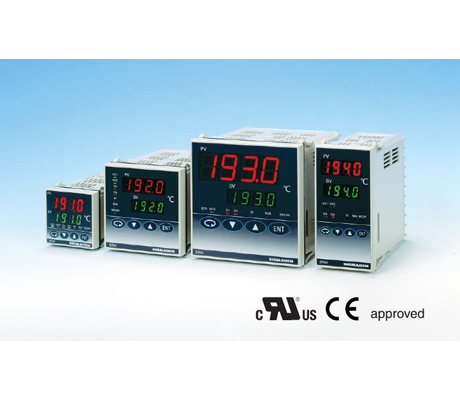

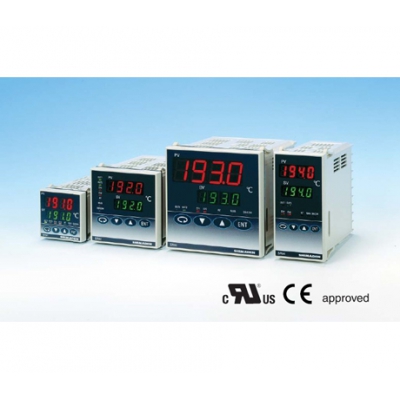

■SR90系列是日本島電公司2002年的最新技術產品，它高度總結了SR60到SR70系列的應用經驗更突出高性能和高可靠的設計思想。具有自由輸入，顯示精度為0.3級，手動輸出，調節輸出限幅，雙設定值，雙調節輸出，模擬變送輸出，數字通訊功能，前面板符合IP66級的防護標準。重要的是采用了島電的無超調專家PID算法，兩組獨立的PID參數，功能完善，而性能價格比超過島電SR73A/SR74A系列。
■讓操作者更加醒目的是高亮度大字符顯示，精度為±0.3%FS+1字，采樣/顯示周期每秒4次。
■系統使用前，可啟動自整定功能，找到系統最佳的PID參數，從而簡化現場的調試，提高調節品質。
■專家PID的算法中包括了SF超調抑制系數，合理的選擇，可有效地避免系統的超調或欠調。
■可設0-100秒的上電緩起動，在一定程度上減輕負載的浪涌電流，保護器件和延長加熱元件的使用壽命。
■輸出限幅可用于限定閥門的大小開度,避免加熱功率設計過大以及對特殊加熱元件某升溫段的功率限制等。
■第二輸出功能（選件），可用于加熱/制冷調節或主輔加熱控制。還可調整雙調節間相互作用區間的死區DB，達到既提 高控制精度，又能節約能源的目的。
■溫室的白晝控制，加熱系統的預熱或保溫用途需要雙設定SB（選件），用一個接點即可實現雙設定的選擇。
■為防止出現脫離工藝要求的設定范圍，可利用設定值限制功能來避免誤操作。
■二組獨立事件繼電器可設9種事件，包括：上、下限絕對值，上、下限偏差值，偏差值內/外報警方式。
■隔離數字通訊接口（選件），可選配RS232C，RS485接口，口地址1～255。 還可提供希曼頓光隔離智能RS232/485通訊轉換器，配合Ximaden-e中文視窗組態軟件與上位機組成小型集散系統。
■模擬變送（選件）：測量值，設定值，偏差值，調節輸出變送，用于現場記錄數據、多區控溫或串級調節。
■單相加熱器斷線和加熱回路報警（選件）：電流監測范圍：0.0～30.0A 和0.0～50.0A。
■傳感器經標定后的線性誤差或因安放位置引起的測量誤差，可設置正負偏移量作為測量值PV的顯示補償。
■為避免現場的測量干擾，可設置抗干擾數字濾波時間常數。
SR91選型表：
|
型號代碼 |
超亮雙四位LED顯示,無超調專家PID算法,AT自整定,手/自動無擾動切換控制,調節輸出限幅,2組獨立的事件輸出,模擬變送輸出,鍵鎖定,雙設定,數字通訊等功能。采樣周期:250ms。前面板防護等級IP66。 |
|||||||
|
SR91- |
外形尺寸：高48×寬48×深110mm，面板開孔尺寸：45×45mm |
|||||||
|
輸入類型 |
8 |
高品質熱電偶: B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L |
||||||
|
鉑電阻:Pt100/JPt100 |
||||||||
|
電壓（mV）:-10～10,0～10,0～20,0～50,10～50,0～100mV DC |
||||||||
|
4 |
電流（mA）:0～20mA,4～20mA DC,輸入阻抗：250Ω |
|||||||
|
6 |
電壓（Ｖ）:-1～1,0～1,0～2,0～5,1～5,0～10V DC |
|||||||
|
調節輸出1 |
Y- |
繼電器接點，容量：240V AC 2A/阻性，比例周期：1～120秒 |
||||||
|
I- |
電流4～20mA DC，負載阻抗：600Ω最大 |
|||||||
|
P- |
固態繼電器(SSR)驅動，12±1.5V DC/30mA最大，比例周期：1～120秒 |
|||||||
|
V- |
電壓0～10V DC，負載電流：2mA最大 |
|||||||
|
電源 |
90- |
100～240V AC±10%，50/60Hz |
||||||
|
08- |
24V AC/DC±10%，50/60Hz |
|||||||
|
事件輸出(選配件) |
0 |
無 |
||||||
|
1 |
EV1,EV2 接點容量：240V AC 1A/阻性 |
|||||||
|
選配功能 (任選一種） |
N |
無 |
||||||
|
調節輸出2 |
Y |
繼電器接點，容量：240V AC 2A/阻性，比例周期：1～120秒 |
||||||
|
I |
電流4～20mA DC，負載阻抗：600Ω最大 |
|||||||
|
P |
固態繼電器(SSR)驅動，12V±1.5V DC/30mA最大，比例周期：1～120秒 |
|||||||
|
V |
電壓0～10V DC,負載電流：2mA最大 |
|||||||
|
加熱器斷線報警 |
1 |
30A，接點容量:240V AC 1.5A/阻性 |
僅調節輸出(1)為Y/P輸出時可選 |
|||||
|
2 |
50A，接點容量:240V AC 1.5A/阻性 |
|||||||
|
模擬發送 |
3 |
0～10mV DC 輸出阻抗：10Ω |
||||||
|
4 |
4～20mA DC 負載阻抗：300Ω最大 |
|||||||
|
6 |
0～10V DC 負載電流：2mA最大 |
|||||||
|
數字通訊接口 |
5 |
RS485 （隔離型） |
||||||
|
雙設定值 |
8 |
1點(設定范圍:-1999-5000)，無電壓接點或OC門輸入 |
||||||
SR92選型表：
|
型號代碼 |
超亮雙四位LED顯示,無超調專家PID算法,AT自整定,手/自動無擾動切換,調節輸出限幅,雙輸出,2組獨立的事件輸出,模擬變送輸出,鍵鎖定,雙設定,數字通訊等功能。采樣周期:250ms。前面板防護等級IP66。 |
||||||||
|
SR92- |
外形尺寸：高72×寬72×深110mm，面板開孔尺寸：68×68mm |
||||||||
|
輸入類型 |
8 |
高品質熱電偶: B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L |
|||||||
|
鉑電阻:Pt100/JPt100 |
|||||||||
|
電壓（mV）:-10～10,0～10,0～20,0～50,10～50,0～100mV DC |
|||||||||
|
4 |
電流（mA）:0～20mA,4～20mA DC |
||||||||
|
6 |
電壓（Ｖ）:-1～1,0～1,0～2,0～5,1～5,0～10V DC |
||||||||
|
調節輸出1 |
Y- |
繼電器接點，容量：240V AC 2A/阻性，比例周期：1～120秒 |
|||||||
|
I- |
電流4～20mA DC，負載阻抗：600Ω最大 |
||||||||
|
P- |
固態繼電器（SSR）驅動，12±1.5V DC/30mA最大，比例周期：1～120秒 |
||||||||
|
V- |
電壓0～10V DC，負載電流：2mA最大 |
||||||||
|
調節輸出2 (選配件) |
N- |
無 |
|||||||
|
Y- |
繼電器接點，接點：240V AC 2A/阻性，比例周期：1～120秒 |
||||||||
|
I- |
電流4～20mA DC，負載阻抗：600Ω最大 |
||||||||
|
P- |
固態繼電器（SSR）驅動，12V±1.5V DC/30mA最大，比例周期：1～120秒 |
||||||||
|
V- |
電壓0～10V DC，負載電流：2mA最大 |
||||||||
|
電源 |
90- |
100～240V AC±10%，50/60Hz |
|||||||
|
08- |
24V AC/DC±10%，50/60Hz |
||||||||
|
事件輸出/加熱器斷線報警（選配件） |
0 |
無 |
|||||||
|
1 |
EV1,EV2 接點容量：240V AC 1A/阻性 |
||||||||
|
2 |
EV1 及30A加熱器斷線報警 |
加熱器斷線僅調節輸出(1)為Y型/P型輸出時可選 |
|||||||
|
3 |
EV1 及50A加熱器斷線報警 |
||||||||
|
隔離模擬變送(選配件) |
0 |
無 |
|||||||
|
3 |
0～10mV DC, 輸出阻抗：10Ω |
||||||||
|
4 |
4～20mA DC, 負載阻抗：300Ω最大 |
||||||||
|
6 |
0～10V DC, 負載電流：2mA最大 |
||||||||
|
數字通訊接口或雙設定值 （選配件，任選一種） |
0 |
無 |
|||||||
|
5 |
RS485 （隔離型） |
||||||||
|
7 |
RS232C （隔離型） |
||||||||
|
8 |
雙設定(范圍:-1999-5000),無電壓接點或OC門輸入 |
||||||||
SR93/SR94選型表
|
型號代碼 |
超亮雙四位LED顯示,無超調專家PID算法,AT自整定,手/自動無擾動切換,調節輸出限幅,雙輸出,2組獨立的事件輸出,模擬變送輸出,鍵鎖定,雙設定,數字通訊等功能。采樣周期:250ms。前面板防護等級IP66。 |
||||||
|
SR93- |
外形尺寸：高96×寬96×深110mm，面板開孔尺寸：92×92mm |
||||||
|
SR94- |
外形尺寸：高96×寬48×深110mm，面板開孔尺寸：92×45mm |
||||||
|
輸入類型 |
8 |
高品質熱電偶：B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L |
|||||
|
鉑電阻：Pt100/JPt100 |
|||||||
|
電壓（mV）:-10～10,0～10,0～20,0～50,10～50,0～100mV DC |
|||||||
|
4 |
電流（mA）:0～20mA,4～20mA DC |
||||||
|
6 |
電壓（Ｖ）:-1～1,0～1,0～2,0～5,1～5,0～10V DC |
||||||
|
調節輸出1 |
Y- |
繼電器接點，容量：240V AC 2A/阻性，比例周期：1～120秒 |
|||||
|
I- |
電流4～20mA DC，負載阻抗：600Ω最大 |
||||||
|
P- |
固態繼電器（SSR）驅動，12±1.5V DC/30mA最大，比例周期：1～120秒 |
||||||
|
V- |
電壓0～10V DC，負載電流：2mA最大 |
||||||
|
調節輸出2(選配件) |
N- |
無 |
|||||
|
Y- |
繼電器接點，容量：240V AC 2A/阻性，比例周期：1～120秒 |
||||||
|
I- |
電流4～20mA DC，負載阻抗：600Ω最大 |
||||||
|
P- |
固態繼電器（SSR）驅動，12V±1.5V DC/30mA最大，比例周期：1～120秒 |
||||||
|
V- |
電壓0～10V DC，負載電流：2mA最大 |
||||||
|
電源 |
90- |
100～240V AC±10%，50/60Hz |
|||||
|
08- |
24V AC/DC±10%，50/60Hz |
||||||
|
事件輸出（選配件） (加熱器斷線報警僅調節輸出1為Y型/P型輸出時可選) |
0 |
無 |
|||||
|
1 |
EV1, EV2 接點容量:240V AC 1A/阻性 |
||||||
|
2 |
EV1及30A加熱器斷線報警(接點容量:240V AC 1.5A/阻性) |
||||||
|
3 |
EV1及50A加熱器斷線報警(接點容量:240V AC 1.5A/阻性) |
||||||
|
選件（任選一種） |
00 |
無 |
|||||
|
模擬發送 |
30 |
0～10mV DC,輸出阻抗：10Ω |
|||||
|
40 |
4～20mA DC,負載阻抗：300Ω最大 |
||||||
|
60 |
0～10V DC,負載電流：2mA最大 |
||||||
|
雙設定值(SB) |
08 |
1點(范圍:-1999-5000),無電壓接點或OC門輸入 |
|||||
|
模擬發送和 雙設定值(SB) |
38 |
0～10mV DC,輸出阻抗:10Ω+ SB (1點) |
|||||
|
48 |
4～20mA DC,負載阻抗：300Ω最大+ SB (1點) |
||||||
|
68 |
0～10V DC,負載電流：2mA最大+ SB (1點) |
||||||
|
隔離型 數字通訊接口 |
05 |
RS485 |
|||||
|
07 |
RS232C |
||||||
型號舉例：SR93-8P-Y-90-1680 表示儀表具有傳感器信號自由輸入，固態繼電器輸出，第二輸出為接點，電源100～240V AC，帶事件輸出，0～10V模擬發送和雙設定值。
