特點：
精度0.3級PID
操作簡單 使用方便
高性能 低價格
經濟實用型
四位超大紅色LDE

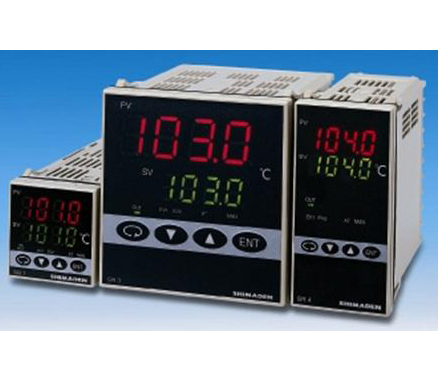

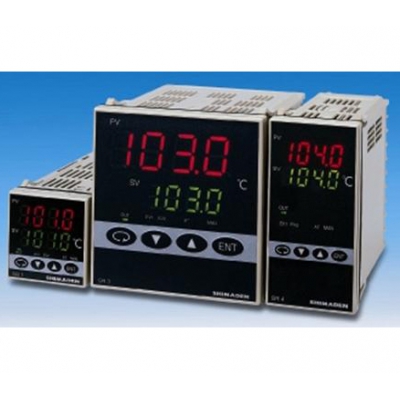

■SR1/SR3/SR4是日本島電公司2003年的最新技術產品，它總結了SR60到SR70系列調節器的應用經驗，更突出了經濟實用、操作簡單、基本功能完善的設計思想。顯示精度為0.3級，具有自由輸入，手動調節，調節輸出限幅等功能。
■重要的是采用了島電的專家PID算法，對防止系統的超調/欠調有獨到之處。
■系統使用前，可啟動自整定功能，找到系統最佳的PID參數，從而簡化現場的調試，提高調節品質。
■專家PID的算法中包括了SF超調抑制系數，合理的選擇，可有效地避免系統的超調或欠調。
■輸出限幅可用于限定閥門的大小開度,避免加熱功率設計過大以及對特殊加熱元件某升溫段的功率限制等。
■為防止出現脫離工藝要求的設定范圍，可利用設定值限制功能來避免誤操作。
■二組獨立事件繼電器可設7種事件，包括：上/下限絕對值，上/下限偏差值，偏差值內/ 外和超量程報警。
■直流信號輸入方式，可編數顯量程，直接顯示現場工業值。
■傳感器經標定后的線性誤差或因安放位置引起的測量誤差，可設置正負偏移量作為測量值PV的顯示補償。
■為避免現場的測量干擾，可設置抗干擾數字濾波時間常數。
產品選型：
|
型號代碼 |
雙四位超大LED數碼顯示，無超調專家PID算法，AT自整定，手/自動無擾動切換控制，調節輸出限幅，2組事件輸出，SF超調抑制系數，鍵鎖定等功能。 采樣周期：500ms；前面板防護等級IP66；工作電壓范圍：100～240VAC 50/60Hz |
|||
|
SR1- |
外形尺寸：高48×寬48×深110mm，面板開孔尺寸：45×45mm |
|||
|
SR3- |
外形尺寸：高96×寬96×深110mm，面板開孔尺寸：92×92mm |
|||
|
SR4- |
外形尺寸：高96×寬48×深110mm，面板開孔尺寸：92×45mm |
|||
|
輸入類型 |
8 |
高品質熱電偶：B，R，S，K，E，J，T，N，PLII，WRe5-26，U，L |
||
|
鉑電阻： Pt100/JPt100 |
||||
|
電壓（mV）：-10～10，0～10，0～20，0～50，10～50，0～100mV DC |
||||
|
6 |
電壓（Ｖ）：-1～1，0～1，0～2，0～5，1～5，0～10V DC |
|||
|
電流（mA）：0～20mA（選0～5V量程）；4～20mA（選1～5V量程）。均需外配250Ω電阻 |
||||
|
調節輸出 |
Y- |
繼電器接點，容量：240V AC 2A/阻性，比例周期：1～120秒 |
||
|
I- |
電流4～20mA DC，負載阻抗：600Ω最大 |
|||
|
P- |
固態繼電器（SSR）驅動，12±1.5V DC/ 最大30mA，比例周期：1～120秒 |
|||
|
V- |
電壓0～10V DC，負載電流：2mA最大 |
|||
|
事件輸出 |
1 |
2組常開繼電器接點：EV1，EV2 容量：240V AC 1A/阻性 |
||
