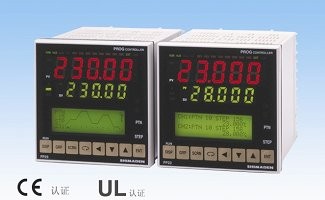

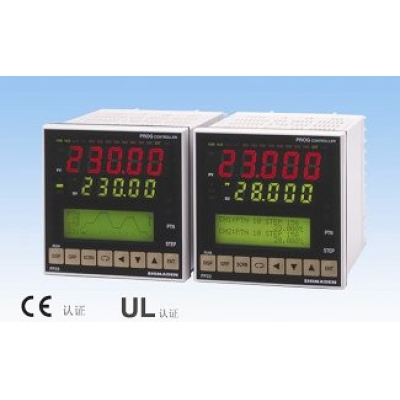

產品特點：
- 2-回路控制器（基本型：1-回路控制器）
- 獨立的2-回路/2-輸入運算控制
- 高精度：±（0.1%F.S.+1digit）
- 高速采樣周期0.1秒
- 高分辨率可達1/1000℃顯示*對于R.T.D輸入（量程：0.000～30.000℃）
- 程序最大400步（400步×1條曲線至20步×20條曲線）
- 自整定PID/專家PID
- 最大可選10區域PID控制
- 獨立的萬能輸入
- 人性化操作（菜單驅動：4行LCD顯示）
- 通過前面板上的紅外線COM接口 容易設置和檢查
- RS-232C/RS-485通訊接口（MODBUS/Shimaden協議）
- 前面板防塵和防濺水結構 符合IP66
- 通用電源（100-240V AC ±10%）
- 傳感器電源
單輸入選型表：
|
項目 |
代碼 |
技術規格 |
||||||||||
|
系列 |
FP23- |
尺寸：高96×寬96mm |
||||||||||
|
基本功能 |
SS |
1路自由輸入，1路輸出，3組事件輸出 |
||||||||||
|
SD |
1路自由輸入，2路輸出，3組事件輸出 |
|||||||||||
|
調節輸出1 |
Y |
繼電器接點，容量：240V AC 2.5A/純阻1A/感性 |
||||||||||
|
I |
電流4～20mA DC，負載電阻：600Ω以下 |
|||||||||||
|
P |
固態繼電器（SSR）驅動，12V±1.5V DC，負載電流：30mA以下 |
|||||||||||
|
V |
電壓0～10V DC，負載電流：2mA以下 |
|||||||||||
|
調節輸出2 基本功能SS時，固定選N- |
N- |
無 |
||||||||||
|
Y- |
繼電器接點，容量：240V AC 2.5A/純阻1A/感性 |
|||||||||||
|
I- |
電流4～20mA DC，負載電阻：600Ω最大 |
|||||||||||
|
P- |
固態繼電器（SSR）驅動，12V±1.5V DC，負載電流：30mA最大 |
|||||||||||
|
V- |
電壓0～10V DC，負載電流：2mA最大 |
|||||||||||
|
加熱器斷線報警（單相） |
00 |
無 |
||||||||||
|
31 |
加熱器斷線報警：加熱絲電流30A，帶CT |
僅當調節輸出為Y或P時可選 |
||||||||||
|
32 |
加熱器斷線報警：加熱絲電流50A，帶CT |
|||||||||||
|
模擬輸出1 |
0 |
無 |
||||||||||
|
3 |
0～10mV DC，輸出阻抗：10Ω |
|||||||||||
|
4 |
4～20mA DC，負載電阻：300Ω最大 |
|||||||||||
|
6 |
0～10V DC，負載電流：2mA最大 |
|||||||||||
|
模擬輸出2/傳感器電源 |
0 |
無 |
||||||||||
|
3 |
0～10mV DC，輸出阻抗：10Ω |
|||||||||||
|
4 |
4～20mA DC，負載電阻：300Ω最大 |
|||||||||||
|
6 |
0～10V DC，負載電流：2mA最大 |
|||||||||||
|
8 |
傳感器電源：24VDC 25mA |
|||||||||||
|
標準配置 |
0 |
4點DI，5點DO（SV No. 高品質開關不可用） |
||||||||||
|
外部輸入/輸出高品質開關信號（DI/DO） |
1 |
10點DI，9點DO（SV No. 高品質開關可用） |
||||||||||
|
2 |
10點DI，13點DO（SV No. 高品質開關可用） |
|||||||||||
|
數字通訊接口 |
0 |
無 |
||||||||||
|
3 |
RS-485（非隔離） |
島電標準協議/ Modbus（RTU/ASCII）通訊協議 |
||||||||||
|
5 |
RS-485（隔離型） |
|||||||||||
|
7 |
RS-232C（隔離型） |
|||||||||||
|
項目 |
代碼 |
技術規格 |
||||||||||
|
系列 |
FP23- |
尺寸：高96×寬96mm |
||||||||||
|
基本功能 |
DL |
2路自由輸入，2路輸出，獨立雙回路調節，3組事件輸出 |
||||||||||
|
DS |
2路自由輸入，1路輸出，帶運算功能，3組事件輸出 |
|||||||||||
|
DD |
2路自由輸入，2路輸出，帶運算功能，3組事件輸出 |
|||||||||||
|
調節輸出1 |
Y |
繼電器接點，容量：240V AC 2.5A/純阻1A/感性 |
||||||||||
|
I |
電流4～20mA DC，負載電阻：600Ω以下 |
|||||||||||
|
P |
固態繼電器（SSR）驅動，12V±1.5V DC，負載電流：30mA以下 |
|||||||||||
|
V |
電壓0～10V DC，負載電流：2mA以下 |
|||||||||||
|
調節輸出2 |
Y- |
繼電器接點，容量：240V AC 2.5A/純阻1A/感性 |
||||||||||
|
I- |
電流4～20mA DC，負載電阻：600Ω最大 |
|||||||||||
|
P- |
固態繼電器（SSR）驅動，12V±1.5V DC，負載電流：30mA最大 |
|||||||||||
|
V- |
電壓0～10V DC，負載電流：2mA最大 |
|||||||||||
|
加熱器斷線報警（單相） |
00 |
無 |
||||||||||
|
31 |
加熱器斷線報警：加熱絲電流30A，帶CT |
僅當調節輸出為Y或P時可選 |
||||||||||
|
32 |
加熱器斷線報警：加熱絲電流50A，帶CT |
|||||||||||
|
模擬輸出1 |
0 |
無 |
||||||||||
|
3 |
0～10mV DC，輸出阻抗：10Ω |
|||||||||||
|
4 |
4～20mA DC，負載電阻：300Ω最大 |
|||||||||||
|
6 |
0～10V DC，負載電流：2mA最大 |
|||||||||||
|
模擬輸出2/傳感器電源 |
0 |
無 |
||||||||||
|
3 |
0～10mV DC，輸出阻抗：10Ω |
|||||||||||
|
4 |
4～20mA DC，負載電阻：300Ω最大 |
|||||||||||
|
6 |
0～10V DC，負載電流：2mA最大 |
|||||||||||
|
8 |
傳感器電源：24VDC 25mA |
|||||||||||
|
標準配置 |
0 |
4點DI，5點DO（SV No. 高品質開關不可用） |
||||||||||
|
外部輸入/輸出高品質開關信號（DI/DO） |
1 |
10點DI，9點DO（SV No. 高品質開關可用） |
||||||||||
|
數字通訊接口 |
0 |
無 |
||||||||||
|
3 |
RS-485（非隔離） |
島電標準協議/ Modbus（RTU/ASCII）協議 |
||||||||||
|
5 |
RS-485（隔離型） |
|||||||||||
|
7 |
RS-232C（隔離型） |
|||||||||||
- FP23-SDIP-004005 表示儀表為1路自由輸入，2路調節輸出，調節輸出1是4～20mA輸出，調節輸出2是固態繼電器驅動輸出，3組事件輸出，4～20mA模擬變送輸出，4點DI無電壓接點，5點DO門輸出，隔離RS－485通訊接口。
- FP23-DLIP-004005 表示儀表為為2路自由輸入，2路調節輸出，獨立雙回路調節，調節輸出1是4～20mA輸出，調節輸出2是固態繼電器驅動輸出，3組事件輸出，4～20mA模擬變送輸出，4點DI無電壓接點，5點DO門輸出，隔離RS-485通訊接口
