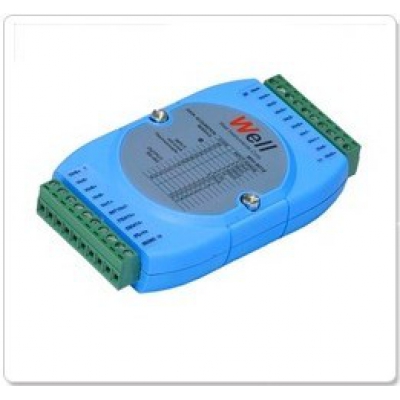

Well WH-9018 8CH資料收集器(DAQ)8通道模擬量 熱電偶 信號混合型采集模塊

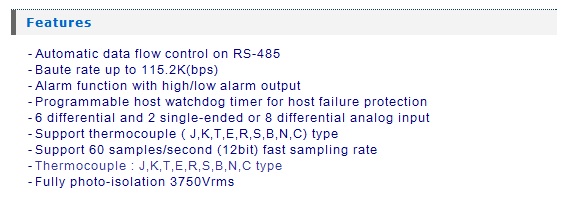

主要特點及功能

1.CPU和AD芯片采用ADI最頂級最新芯片，有以下幾個特點:

l運算能力比以前更強大;

l功能比以前更齊全;

l性能比以前更穩定;

l采樣精度比以前更高;

l轉換速度比以前更快;

l抗干擾能力比以前更強;

l保證惡劣環境下比以前更可靠;

l性?xún)r(jià)比以前更高!

2.輸入類型：±100mV±500mV ±1V ±5V±10V ±20mA 4-20mA ;

J K T E R S B等類型,使用場合更廣泛;

3. RS485通信：通信部分電源隔離，信號采用高速光耦光電隔離，使通信更穩定可靠！

4. RS485通信：過壓過流保護，TVS管保護，全方位保護通信芯片！

5.業界獨創(chuàng ): 采用PT1000作為冷端補償，冷端補償溫度精度更高，性能更穩定,

模塊內置測溫元件，自動完成高品質熱電偶冷端溫度補償；

6.8路差分輸入，提供高過壓保護和傳感器斷線檢測功能；
7.接線端子: 設計更人性化，可插拔設計；

8. 接線標簽: 一目了然;

9.軟件:隨貨配送軟件功能更強大，一鍵搜索，再也不需煩瑣的硬件跳線來實現參數設置了;

10.標準工業通信接口:支持DCON和Modbus RTU協議，停止位和波特率隨意設置，是PLC控制系統擴展模擬量或高品質熱電偶采集的最佳選擇.

11.安裝: 35mm卡槽安裝，裝卸更靈活.

12. 產品尺寸: 120*70*26mm

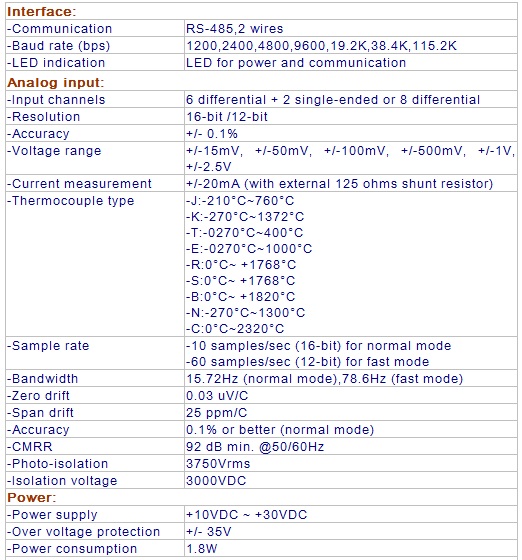

技術指標:

1.通道數：8通道

2.輸入類型：mV, V, mA, K，J，E，R，S，T型高品質熱電偶.通道輸入類型可單獨設置

3.隔離電壓：3000 VDC.

4.高品質熱電偶輸入過壓保護：±220V.

5.電源輸入端:具有直流濾波器功能，抗干擾能力強，適用于惡劣環境下運行.

6.采樣速度：100 sample/sec(total).

7.輸入阻抗：20兆歐姆.

8.精度：0.1級.分辯率:24位

9.冷端補償誤差： <±1℃.

10. 50Hz與60Hz工頻干擾抑制：CMR>120dB NMR>80dB.

11.供電電源：24VDC.

12.功 耗：< 2W.

13.環境溫度:-20℃～70℃.

14.相對濕度：< 85%無凝結.

15.通訊接口：RS485 光電隔離，ESD保護.

16.通訊距離：1200米，可加中繼延長

17.安裝方式：DIN35mm標準導軌卡裝或螺釘固定.

18.產品外觀尺寸：100*70*25MM 含端子尺寸:120*70*25MM

應用領域：

1．SMT行業溫度數據監控
2．電子設備廠溫度數據監控
3．電子產品的溫度數據監控
4．冷藏庫溫度監測
5．倉庫溫度監測
6．藥廠GMP監測系統
7．環境監測
8．電信機房監控
9．過程溫度監測
10．啤酒生產
11．空調監測
12．石油儀器設備
13．機房環境監測工程
14．庫房環境監測工程
15．塑料機械設備數據監控

16. 高校等做實驗
