F0值滅菌控制記錄儀

一、產品簡介

TR1000F型【F0值】滅菌控制記錄儀以熱打印記錄方式和先進的微處理器控制技術，實現了高記錄清晰度、第一道接收高品質熱電阻Pt100信號，能在本身打印的100mm寬的紙格上實時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁?？赏ㄟ^(guò)鍵盤設定報警控制值、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，并對所設參數加以保護。

二、產品曲線展示

三、產品主要性能及技術指標

1．輸入通道: 單點 雙點 三點至八點
2．測量信號: 第一通道高品質熱電阻Pt100，其余自選
3．顯示功能:
?溫度值的定點或巡回顯示
?設定參數顯示[在設定狀態下]
?報警提示符及提示燈
?時間顯示[在所有輸入信號全部關閉情況下]
4．記錄功能:
?采用進口固定式熱敏頭，無筆墨消耗，無筆位誤差，抗震動

?在100mm范圍內有800個熱印點
?對溫度值進行趨勢記錄和數字記錄
?在記錄曲線同時打印標尺刻度及每個通道標記
?每隔100mm打印一次刻度值、當前時間和走紙速度
5．實時時間:
?由鍵盤設定當前日期和時間
?即使掉電,也不影響正常計時
6．曲線遷移功能: 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7．標度變換功能: 對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信 號的線性標度。對于高品質熱電偶及高品質熱電阻信號顯示范圍就是其測量范圍。
8．輸入信號種類及測各種高品質熱電偶、高品質熱電阻、標準電壓及電流信號，由鍵盤設定選擇。
9．走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到1990mm/h。
10．報警功能:
?提供六組繼電器接點輸出，由用戶任意組合使用
?每個通道報警均可選擇上限、下限、差值上限、差值下限
?每個通道的報警回差可設定，繼電器動作時有指示燈提示
?繼電器觸點容量：24VDC, 3A； 220VAC, 3A
11．通訊：
可提供RS232C或RS485通訊接口
【此項為擴展功能,定貨時須注明】
12．模擬量輸出：
可提供兩路4 ~ 20 mA模擬量傳送輸出
【此項為擴展功能,定貨時須注明】
13．采樣周期: 0.6S
14．數字顯示及報警精度: ±0.2%FS

15趨勢記錄精度: ± 0.2%FS
16．數字記錄精度: ±0.2%

17．輸入阻抗: 大于10M歐姆〖注：進行電流測量時，輸入阻抗為250歐姆〗
18．功率消耗: 不大于30W

19．正常工作環境: 溫度范圍：0～50度 濕度范圍：10～85 % RH
20．電源電壓: 220 V; 50 Hz
21．外形尺寸: 144 X 144 X 220 mm
22．開孔尺寸: 138 X 138 mm

四、輸入信號類型

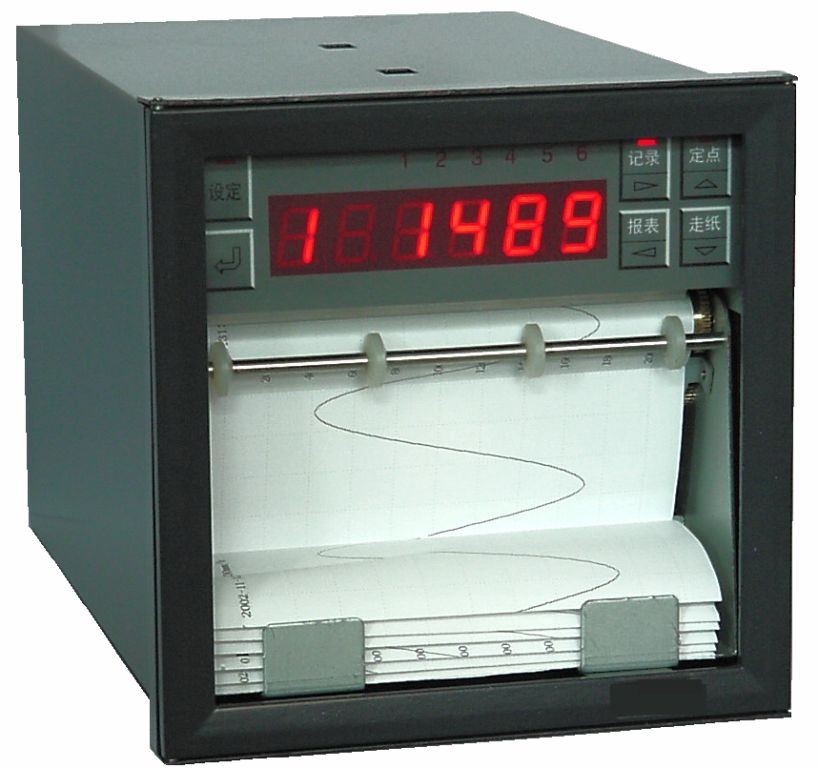

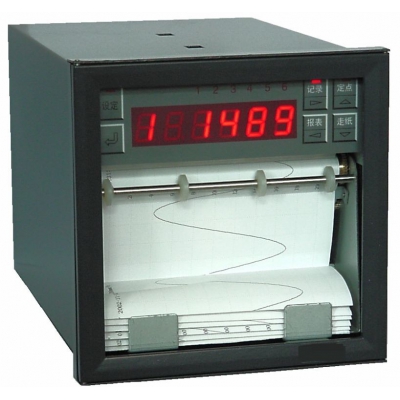

五、產品高清圖

接線端子
