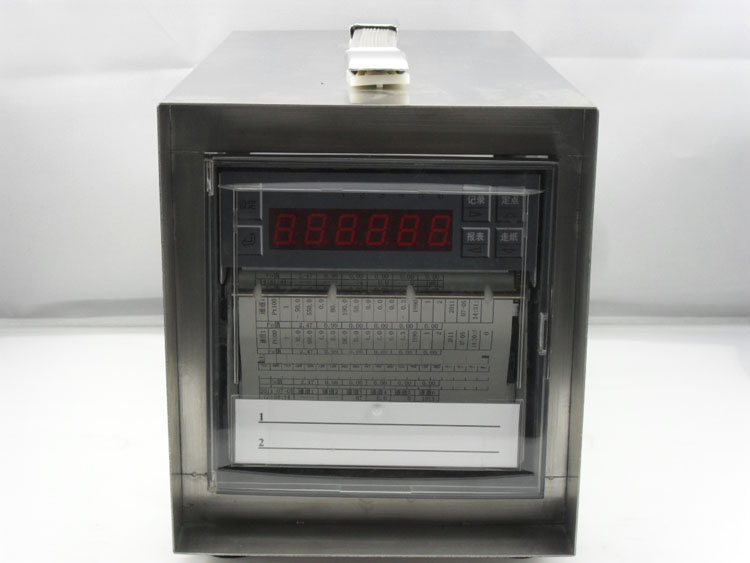

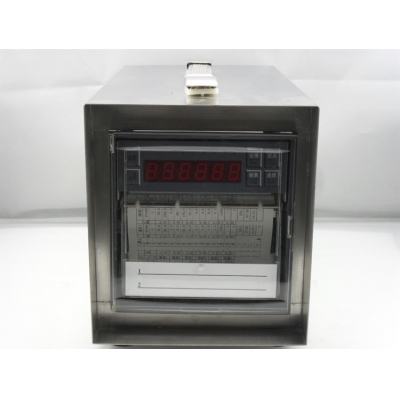

TJ2000有紙記錄儀最多具有8路輸入通道，2路模擬量輸出，通道之間采用點點隔離;均可直接選擇接收多種熱電偶、熱電阻、壓力變送器、電壓、電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的120mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁。打印記錄功能采用進口固定式熱敏頭，無筆墨消耗，無筆位誤差，抗震動。目前廣泛適用于冶金、醫藥、石油、化工、電力、電力等行業及科研單位。
一、產品簡介
TJ2000有紙記錄儀具有8路輸入通道，2路模擬量輸出，通道之間采用點點隔離;均可直接選擇接收多種高品質熱電偶、高品質熱電阻、壓力變送器、電壓、電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的120mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁。打印記錄功能采用進口固定式熱敏頭，無筆墨消耗，無筆位誤差，抗震動。目前廣泛適用于冶金、醫藥、石油、化工、電力、電力等行業及科研單位。
二、產品曲線畫面
三、技術指標
輸入通道: |
?單點雙點 三點 四點 五點 六點 八點
?每個通道的測量信號種類可由用戶自己設定，也可在定貨時注明。[由廠方為用戶設定好] |
通道隔離: |
?輸入通道之間相互隔離，無干擾。 |
顯示功能 |
?測量值的定點或巡回顯示
?設定參數顯示[在設定狀態下]
?報警提示符及提示燈
?時間顯示[在所有輸入信號全部關閉情況下] |
記錄功能: |
?采用進口固定式熱敏頭，無筆墨消耗，無筆位誤差，抗震動
?在100mm范圍內有800個熱印點
?對測量值進行趨勢記錄和數字記錄
?在記錄曲線同時打印標尺刻度及每個通道標記
?每隔100mm打印一次刻度值、當前時間和走紙速度 |
實時時間: |
?由鍵盤設定當前日期和時間
?即使掉電,也不影響正常計時 |
曲線遷移功能 |
?通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。 |
標度變換功能 |
?對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對于高品質熱電偶及高品質熱電阻信號 示范圍就是其測量范圍。 |
輸入信號種類及測量范圍 |
?各種高品質熱電偶、高品質熱電阻、標準電壓及電流信號，由鍵盤設定選擇。 |
走紙速度 |
?通過鍵盤任意設定，走紙速度為10 mm/h到1990mm/h。 |
報警功能: |
?提供六組繼電器接點輸出，由用戶任意組合使用
?每個通道報警均可選擇上限、下限、差值上限、差值下限
?每個通道的報警回差可設定，繼電器動作時有指示燈提示
?繼電器觸點容量：24VDC, 3A； 220VAC, 3A |
通訊 |
?可提供RS232C或RS485通訊接口【此項為擴展功能,定貨時須注明】 |
模擬量輸出 |
?可提供兩路4 ~ 20 mA模擬量傳送輸出【此項為擴展功能,定貨時須注明】 |
采樣周期 |
?0.6S |
數字顯示及報警精度 |
?±0.2%FS |
四、接線方法
五、典型用戶
勝利油田 蘇州六藥
遼陽石化分公司 上海第一機床廠
杭州娃哈哈集團有限公司 榮祺食品罐頭（福建）有限公司
山東先聲麥得津生物制藥有限公司 勝利油田中孚石油科技開發有限公司
安裝注意事項
儀表運行環境不僅會(huì )影響儀表的正常使用，也關系到維修和校驗工作的進行。儀表使用環境應符合以下要求：
室內相對濕度：(10~85)%RH（無結露）。
通風要求：通風良好，以防儀表內部溫度過高。
振動干擾：機械振動少。
空氣成分：不易產生冷凝液、無腐蝕氣體或易燃氣體。
感應干擾：無強烈感應干擾，不易產生靜電、磁場或噪聲干擾。
儀表位置：安裝儀表時，盡量保持水平，請勿左右傾斜。
使用保養注意事項
運行前務必確認供給電壓是否與額定電壓一致。
為防止觸電、誤操作、顯示不正?；驕y量出現較大誤差，務必進行良好的接地保護。
務必做好防雷工程設施：共用接地網進行等電位接地、屏蔽、合理布線、適當使用SPD浪涌保護器等。
內部某些部件帶有高壓，非我公司或非我公司認可的維修人員，請勿打開前方面板，以免發生觸電事故
在進行各項檢查前務必切斷電源，以免發生觸電事故。
需定期檢查端子螺釘和安裝螺釘狀況，若發現其松動，請緊固之后再投入使用。
絕不允許擅自拆卸、加工、改造或修理儀表，否則可能導致其動作異常，觸電或火災事故。
請使用干燥棉布擦拭儀表，不可使用酒精、汽油或其它有機溶劑。謹防各種液體濺到儀表上，若儀表落入水中，請立即切斷電源，否則有漏電、觸電乃至火災事故發生。
需定期檢查接地保護和保險絲狀況。若您認為接地保護和保險絲等保護措施不夠完善，請勿運行。
儀表殼體上的通風孔須保持通暢，以免由于高溫發生故障、動作異常、壽命縮短和火災。
請嚴格按照本說明書的各項說明進行操作，否則可能損壞儀表的保護裝置。
