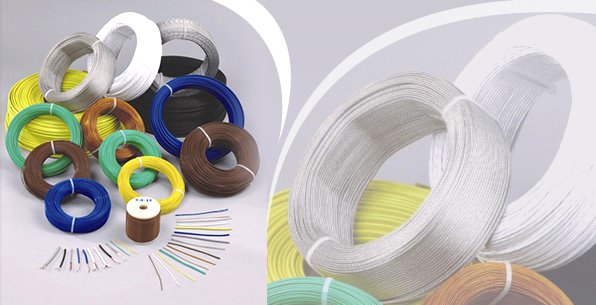

這里所謂的高品質熱電偶線指的是由兩極包了絕緣層的高品質熱電偶絲再被覆護套層而組成的，并且其高品質熱電偶絲的材料與各分度號高品質熱電偶完全一樣的（而補償導線則是材料與各分度號高品質熱電偶接近的）。這種高品質熱電偶線既可以直接當高品質熱電偶使用（一頭焊接），也可以當作高品質熱電偶的延長線以及補償導線用。每極高品質熱電偶絲由單股線芯或多股線芯組成的，前面的數字表示幾股，后面的數字表示每股線徑。7/0.2表示每極由7股線徑0.2mm的線芯組成。由于大部分高品質熱電偶線的高品質熱電偶絲耐溫遠高于絕緣層的耐溫，因此當高品質熱電偶線作為高品質熱電偶使用時其測溫范圍由其絕緣層材料的耐溫決定的。
| 中文名稱 | 選型代碼 | 實 物 圖 |
絕緣層與 護套層材料 |
長期 耐溫 |
常用 分度號 |
其它特點 |
|
不銹鋼網 線7/0.2 |
BXG7/0.2 (個別省略) |
 |
玻纖絕緣 不銹鋼網護套 |
250℃ |
K、N J、E、T |
抗干擾性強，耐磨性中等，防潮性不好，價格便宜。 |
|
不銹鋼網 線1/0.65 |
BXG1/0.65 |
 |
玻纖絕緣 不銹鋼網護套 |
250℃ |
K、N J、E、T |
抗干擾性強，耐磨性中等，防潮性不好，價格便宜。 |
|
不銹鋼網 線1/0.3 |
BXG1/0.3 |
 |
玻纖絕緣 不銹鋼網護套 |
250℃ | K | 抗干擾性強，耐磨性中等，防潮性不好，價格最便宜。 |
|
普通玻纖 線1/0.65 |
BQ1/0.65 |
 |
玻纖絕緣 玻纖護套 |
250℃ |
K、N J、E、T |
抗干擾性不好，耐磨性不好，防潮性不好，價格便宜。 |
|
鐵氟龍線 7/0.2 |
TFL7/0.2 |
 |
FEP鐵氟龍絕緣 FEP鐵氟龍護套 |
200℃ |
K、N J、E、T |
抗干擾性不好，耐磨性好，防潮性好，價格中等。 |
|
鐵氟龍線 1/0.3 |
TFL1/0.3 |
 |
FEP鐵氟龍絕緣 FEP鐵氟龍護套 |
200℃ |
K J、E、T |
抗干擾性不好，耐磨性好，防潮性好，價格便宜。 |
|
美標鐵氟龍線 1/0.25 |
TFL1/0.25 |
 |
PFA鐵氟龍絕緣 PFA鐵氟龍護套 |
260℃ | K | 抗干擾性不好，耐磨性好，防潮性好，外徑細小，價格貴。 |
|
硅膠線 7/0.2 |
GJ7/0.2 |
 |
FEP鐵氟龍絕緣 硅膠護套 |
200℃ | K | 抗干擾性不好，耐磨性好，彈性好，防潮性好，價格貴。 |
|
高溫玻纖 線1/0.5 |
BQM1/0.5 |
 |
高溫玻纖絕緣 高溫玻纖護套 |
400℃ | K | 抗干擾性不好，耐磨性差，防潮性不好，耐溫高,價格貴。 |
|
高溫玻纖 線1/0.25 |
BQM1/0.25 |
 |
高溫玻纖絕緣 高溫玻纖護套 |
400℃ | K | 抗干擾性不好，耐磨性差，防潮性不好，耐溫高，價格貴。 |
|
特高溫玻 纖線1/0.5 |
BQH1/0.5 |
 |
特高溫玻纖絕緣 特高溫玻纖護套 |
700℃ | K | 抗干擾性不好，耐磨性差，防潮性不好，耐溫很高，價格最貴。 |
|
KAPTON薄 膜線7/0.2 |
KPT7/0.2 |
 |
KAPTON絕緣 KAPTON護套 |
320℃ | K、J | 抗干擾性不好，耐磨中等，防潮性好，耐溫中等，價格貴。 |
|
注意：以上耐溫范圍指的是長期耐溫，短期耐溫一般允許超30℃左右，不銹鋼網線短期允許超更多?？垢蓴_性強的做成絕緣的適合用于有干擾信號的地方，耐磨性好的適合固定在運動的被加熱體上測溫， 耐磨性差的僅適合完全靜止下測溫。 |
||||||
|
高品質熱電偶線及補償導線國際色規 |
 |
