WR22 臺階套接桿式 高精度熱電阻

WR22 臺階套接桿式 高精度熱電阻

  • 型號： WR22 臺階套接桿式
  • 品牌： well唯樂(lè )

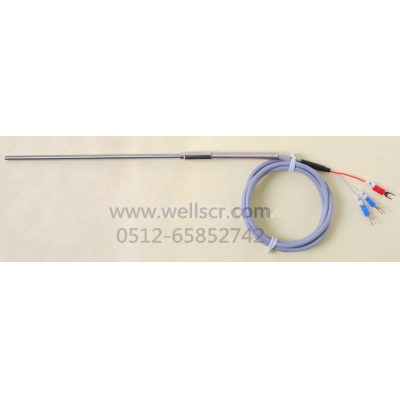

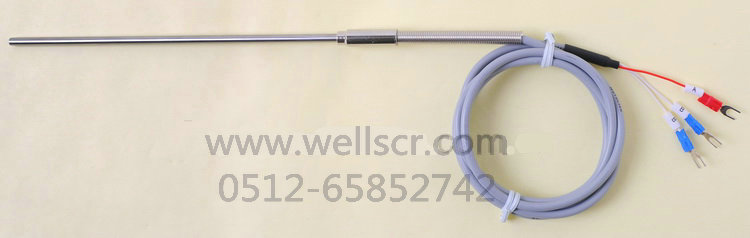

WR22系列高品質熱電阻是由含絕緣層和護套層的引線一頭焊接鉑電阻元件放入套接了臺階套管并加上彈簧的304不銹鋼管內作為探桿，一頭
延長至所需長度作為引線而組成的臺階套接桿式高品質熱電阻。高品質熱電阻具有低溫精度高，但機械強度低的特點。WR22系列一般用于測
量-200～+500℃氣體、液體或固體內部溫度。

此產品須提供的參數：
探桿耐溫類型： 常用為普通型，也可選高溫型、防腐型。
探桿直徑： 固定5mm。
探桿長度：

1000mm內可任意指定。
引線長度：

50M（米）內可任意指定。
高品質熱電阻芯型號： 常用為PT100，其它分度號另議。

精度等級：

 常用為通用工業等級B級，也可選精密級A級。

引線類型：

 常用為三線制鐵氟龍引線，也可選三線制不銹鋼網引線和PVC引線。
實際測量溫度： 即長期實際測量的溫度幾度，而不是偶爾可能達到的最高溫度范圍。
部份選項說明：





中文名稱 選型代碼 圖 片 絕緣層與
護套層材料		 長期耐溫 其它特性點
三線制
鐵氟龍引線		 TFL 0512-65852742 鐵氟龍絕緣
鐵氟龍護套		 -190℃～+200℃ 抗干擾性差，耐磨性好，結構緊湊，最常用，價格貴。
三線制
PVC引線		 PVC 0512-65852742 PVC絕緣
PVC護套		 -30℃～+80℃ 抗干擾性差，耐磨性好，外徑較大，不適合做AR1系列，價格便宜。
三線制
不銹鋼網
引線		 BXG 0512-65852742 玻纖絕緣
不銹鋼網護套		 0℃～200℃

抗干擾性好，耐磨性中等，不適合固定在運動被測物體，價格貴。


注：特殊的二線制或四線制鐵氟龍引線與PVC引線是沒有護套層的，選型代碼分別為T(mén)FL2、TFL4、PVC2、PVC4。



引線類型 如果此選項沒選則為標準的三線制鐵氟龍引線；如果是非標的二線制與四線制鐵氟龍引線則需標注"TFL2與TFL4";三線制PVC引線標"PVC";二線制與四線制PVC引線則標"PVC2與PVC4";不銹鋼網引線只有三線制的，標"BXG"。
探 桿
耐溫類型		 普通型 指探桿部分內引線與外引線一樣的，因此"引線類型"選擇PVC引線時測溫范圍是-30～+80℃，選擇鐵氟龍引線和不銹鋼網引線時測溫范圍是-190～+200℃。
高溫型 指探桿部分內引線用高溫裸線套陶瓷絕緣的（跟選擇什么引線沒關系),長期測溫可達-200～+500℃，但此類型引線不能選擇PVC引線。
防腐型 指探桿部份外套透明鐵氟龍管的（φ5鐵氟龍管內套φ4不銹鋼管），用于耐酸堿的場合，選擇不同引線測溫范圍不一樣（PVC引線為-30℃～+80℃，鐵氟龍引線和不銹網引線為-190℃～+200℃）。
注：以上測溫范圍僅對探桿部份而言，非探桿部份若需置于高溫區請來電咨詢。
