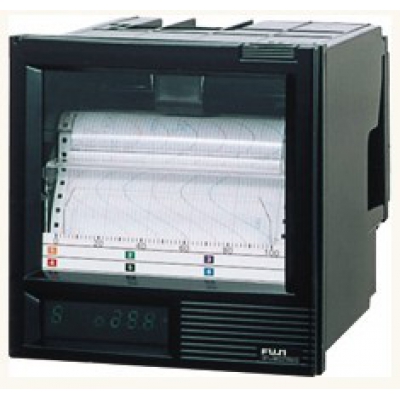

PHE 日本富士有紙記錄儀

主要規格：

  FUJI記錄儀有PHE系列有紙記錄儀，PHR系列無紙記錄儀我公司皆有現貨供應

本記錄儀以高品質熱電偶、測溫電阻以及直流電壓、電流為輸入信號，最多可以進行6點記錄。

采用噴墨方式進行模擬記錄和數字打印，色彩鮮明(最多6色)。記錄寬度為100mm。

一、產品特點：

1.尺寸緊湊

厚度尺寸175mm，重量約1.2kg(連續型)

厚度尺寸197mm，重量約1.5kg(6打點型)

最適于組裝到機械、設備內使用。

2.高品質記錄

·采用噴墨方式，實現無記錄筆相位差的同一時間軸記錄。

·每個通道的刻度都打印在記錄紙上，讀取時不需要刻度板、讀取比例尺等工具。

3.操作簡單

·根據用戶指定的輸入信號種類、測量量程、工程單位等項目進行制作、交貨，因此可省去初次使用時的繁瑣操作。

·用手一按即可更換墨盒。即使正在進行記錄，也可以取出已記錄完成的記錄紙。

4.豐富的測量對象

輸入信號可以為12種高品質熱電偶(B、R、S、K、E、J、T、N、W、L、U、PN型)、測溫電阻(JPt100、Pt100)、直流電壓(10mV量程～最大50V)、直流電流(4～20mA，10～50mA)。

5.各種數字打印

除測量值的模擬記錄外，還可以進行定時打印、刻度打印、報警打印、過量程打印、瞬時值列表、參數列表的打印。

二、產品規格：

1.輸入部分

·輸入·記錄點數： 單蹤連續記錄，雙蹤連續記錄，6打點記錄

·輸入信號種類： 高品質熱電偶：B,R,S,K,E,J,T,N,W,L,U,PN；測溫電阻：Pt100,JPt100

直流電壓： 可從±50mV、±500mV、±5V、±50V及1～5V中選擇；直流電流：DC4～20mA(交貨時外置

10Ω電阻，使用電壓量程DC40～200mV)DC10～50mA(交貨時外置10Ω電阻，使用電壓量程DC100～500mV)

2.顯示部分·按鍵操作部分

·顯示方式：LED(7段)6位，綠色

·顯示文字：7段英語字母、數字字符高度：10mm，寬度：5mm

·顯示內容： 通道號碼 ：1位(1～6)測量值 ：5位(小于0時包括符號)溫度 小數點后1位電壓、電流 根據縮放而定，但是-10000以下時顯示-9999時刻 ： 時、分狀態顯示 ： 顯示報警、過量程發生的代碼，以及送紙滾輪發生異常的代碼測量值顯示周期 ： 通道切換3秒，同一通道內數據刷新1秒

·操作鍵：3個，復位鍵1個鍵鎖定：通過按鍵操作可以鎖定軟鍵

3.電源部分

·電源電壓： 訂貨時指定100(-15%)～120(+10%)VAC或200(-10%)～240(+10%)VAC

·電源頻率：50/60Hz共用

·功耗：AC100～120V/AC200～240V無選項，13VA以下AC100～120V/AC200～240V報警，15VA以下報警

4.結 構

·安裝方法： 面板嵌入式(垂直面板)

·安裝方向： 后方0～30度，左右水平

·面板厚度：2～30mm

·材質： 外殼：模壓件 正面框架：模壓件

·顏色： 外殼：黑 正面框架：黑

·保護結構： 前門：IEC IP50

·外形尺寸：144×144×197mm

·重量： 約1.2kg(連續型)，約1.5kg(打點型)

·外部端子： 螺釘端子(M4)

·時鐘精度： ±50ppm(月誤差約2分鐘)

5.正常工作條件

·電源電壓：AC100(－15%)～120V(+10%)，AC200(－10%)～240V(+10%)

·電源頻率：50/60Hz共用

·環境溫度：0～50°C

·環境濕度：20～80%RH(溫度×濕度＜3200)

·安裝方向： 后方0～30度 左右水平

·振動：10～60Hz0.2m/s2以下

·沖擊： 無

PHE100-12-VV-0ECPHE100-12-VV-1ECPHE100-12-VV-2ECPHE100-12-VV-3EC

PHE100-12-VV-AECPHE100-12-VV-BECPHE100-12-VV-CEC

PHE100-22-VV-0ECPHE100-22-VV-1ECPHE100-22-VV-2ECPHE100-22-VV-3EC

PHE100-22-VV-AECPHE100-22-VV-BECPHE100-22-VV-CEC

PHE200-12-VV-0ECPHE200-12-VV-1ECPHE200-12-VV-2ECPHE200-12-VV-3EC

PHE200-12-VV-AECPHE200-12-VV-BECPHE200-12-VV-CEC

PHE200-22-VV-0ECPHE200-22-VV-1ECPHE200-22-VV-2ECPHE200-22-VV-3EC

PHE200-22-VV-AECPHE200-22-VV-BECPHE200-22-VV-CEC

PHE900-12-VV-0ECPHE900-12-VV-1ECPHE900-12-VV-2ECPHE900-12-VV-3EC

PHE900-12-VV-AECPHE900-12-VV-BECPHE900-12-VV-CEC

PHE900-22-VV-0ECPHE900-22-VV-1ECPHE900-22-VV-2ECPHE900-22-VV-3EC

PHE900-22-VV-AECPHE900-22-VV-BECPHE900-22-VV-CEC

富士PHE有紙記錄儀型號規格選型表：

三、產品選型：

四、產品尺寸：
