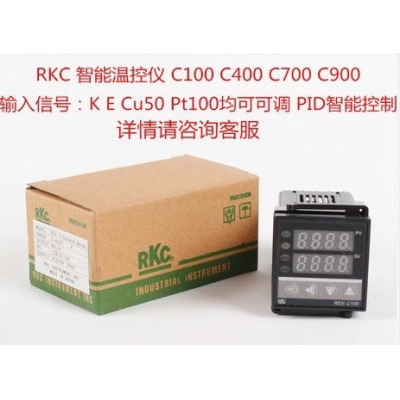

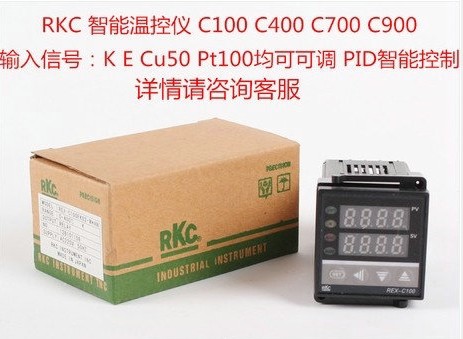

產品介紹： 簡介： 系列智能溫度控制器是采用專用微處理器的多功能調節儀表，它采用100-240V（AC）寬范圍電源電壓輸入的高品質開關電源和元器件表面貼裝技術（SMT），并有多種外型尺寸。儀表精致小巧、性能可靠。具有多種傳感器通用輸入功能、多種控制輸出方式和多種報警方式。特有的人工智能和專家PID控制功能、PID自整定功能和自診斷功能。使操作者可以通過簡單的操作而獲得良好的效果。
技術規格： .輸入信號（通用輸入、軟件自由設置） 高品質熱電偶（TC）：K、J、R、S、B、E、N、T、 高品質熱電阻（RTD）：Pt100、Cu50. 電壓信號：0-50mV、0-5V、1-5V 電流信號：0-20mA、4-20mA 電阻信號：0-400Ω .測量精度：±0.5%FS .
主控制輸出方式 繼電器、固態繼電器（SCR）、 可控硅過零（SCR）、可控硅移相（SCR）、 標準電壓信號（0-5V、1-5V） 標準電流信號（0-20mA、4-20mA） .二路報警輸出：
11種報警方式（軟件自由設置） .電源輸入：AC100V-240V 50/60Hz .
外型尺寸（高×寬×長mm）
C100 48×48×110
C400 96×48×110
C700 72×72×110
C900 96×96×110
|
LKB
|
REX-C
斜體字為本產品默認出廠值 |
□
①
|
00/01
|
□
②
|
□
③
|
□
④
|
-
|
□
⑤
|
□
⑥
|
*
|
□
⑦
|
□
⑧
|
-
|
□
⑨
|
□
⑩
|
|||||||||||||||||||||||||||||||||||||
|
溫
控
儀
選
型
代
號
詳
解
原創(chuàng )
溫
控
儀
選
型
代
號
詳
解
原創(chuàng )
溫
控
儀
選
型
代
號
詳
解
原創(chuàng )
溫
控
儀
選
型
代
號
詳
解
原創(chuàng )
|
①規格尺寸（單位 mm)
外形：48*48*100 開孔：45*45----------------------------
外形：48*96*100 開孔：45*92----------------------------
外形：72*72*100 開孔：68*68----------------------------
外形：96*96*100 開孔：92*92----------------------------
|
1
4
7
9
|
|
F
D
W
A
|
←
|
←
|
|
N
M
8
V
T
G
|
N
M
8
V
T
|
|
N
A
B
C
D
E
F
G
H
J
K
L
V
W
|
N
A
B
C
D
E
F
G
H
J
K
L
V
W
|
|
N
5
|
N
I
|
|||||||||||||||||||||||||||||||||||||
|
②控制類型
PID動作自動演算（逆動作）-----------------------------------------------------
PID動作自動演算（正動作）-----------------------------------------------------
加熱/冷卻PID動作及自動演算（水冷）----------------------------------------
加熱/冷卻PID動作及自動演算（風冷）----------------------------------------
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
③輸入種類
（高品質熱電偶）K,J,R,S,B,E,T,N,W5Re/W26Re,PLll,U,L;
（高品質熱電阻）PT100，JPt100
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
④顯示范圍（下表括號內字母代表相對應的輸入種類↑）
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
⑤第一控制輸出：（OUT1）（加熱側）
無意義------------------------------------------------------------------------------------------------------------
繼電器接點輸出;固態繼電器（SSR）用，S或R表示------------------------------------------------
電流輸出（DC4-20MA）------------------------------------------------------------------------------------
電壓脈沖輸出---------------------------------------------------------------------------------------------------
閘流控制管輸出------------------------------------------------------------------------------------------------
閘流控制管驅動用觸發器輸出------------------------------------------------------------------------------
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
⑥第二控制輸出：（OUT2）（制冷側）
無記號：當控制協作是F或D時
無意義----------------------------------------------------------------------------------------------------------------
繼電器接點輸出;固態繼電器（SSR） 常用，S或R表示---------------------------------------------------
電流輸出（DC4-20MA）-----------------------------------------------------------------------------------------
電壓脈沖輸出--------------------------------------------------------------------------------------------------------
閘流控制管輸出------------------------------------------------------------------------------------------------------
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
⑦第一報警：（ALM1）
未設報警----------------------------------------------------------------------------------------------------------------------------
上限偏差報警-----------------------------------------------------------------------------------------------------------------------
下限偏差報警-----------------------------------------------------------------------------------------------------------------------
上下限偏差報警--------------------------------------------------------------------------------------------------------------------
范圍內報警-------------------------------------------------------------------------------------------------------------------------
附待機上限偏差報警--------------------------------------------------------------------------------------------------------------
附待機下限偏差報警--------------------------------------------------------------------------------------------------------------
附待機上下限偏差報警-----------------------------------------------------------------------------------------------------------
上限輸入值報警-------------------------------------------------------------------------------------------------------------------
下限輸入值報警-------------------------------------------------------------------------------------------------------------------
附待機上限輸入值報警-----------------------------------------------------------------------------------------------------------
附待機下限輸入值報警----------------------------------------------------------------------------------------------------------
上限設定值報警-------------------------------------------------------------------------------------------------------------------
下限設定值報警-------------------------------------------------------------------------------------------------------------------
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
⑧第二報警：（ALM2）
（內容同第一報警）
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
⑨通信通能
無通信功能---------------------------------------------------------------------------------------------------------------------------------------
RS-485（雙線系統）--------------------------------------------------------------------------------------------------------------------------
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
⑩防水/防塵功能
無防水/防塵功能
有防水/防塵功能
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
其它
|
1）工作電源有兩種（任選其一）：AC100V～230V（50/60HZ），AC230V（50/60HZ）
2）精度：0.25%FS±1一個字節或0.5%FS±1一個字節
3）輸出可直接接負載，最大功率為650W！
斜體字為本產品成默認出廠值；注意哦：產品包裝附件有說明書，安裝支架，無傳感器（產品標題注明除外）
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
