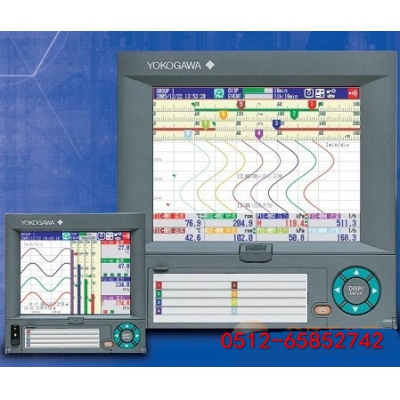

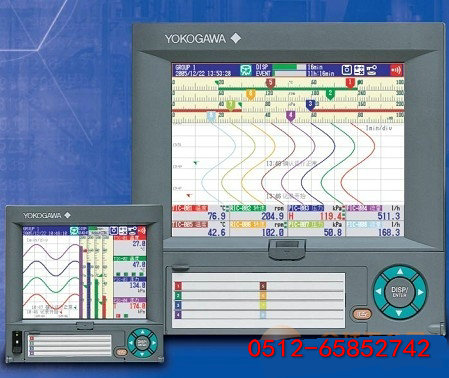

橫河無紙記錄儀DX1000、DX2000
橫河記錄儀DX1000系列無紙記錄儀：DX1002、DX1004、DX1006、DX1012
DX2000系列無紙記錄儀：DX2004、DX2008、DX2010、DX2020、DX2030、DX2040、DX2048
 |
DX1000/2000系列無紙記錄儀將大部分功能全面升級，是新一代的Daqstation，DX2000系列記錄儀廣泛適用于多種產業領域新記錄儀“DXAdvanced”應世界工業領域的需求，增強了測量、顯示、存儲、網絡(luò )等各項功能，是新一代的網絡(luò )數據采集站。“DXAdvanced”是YOKOGAWA結合最新的數字技術及多年來積累的生產經驗所推出的新產品，為產業界帶來真正的革新，具有很高的附加值。
- 基本功能
- 最多48通道輸入
- 批處理開始/停止記錄，并生成數據文件
- 使用MW100自動連接功能最多可擴展至348通道
- 內存容量增加至400MB
- 管理測量值的校正有效期
- 根據任意創(chuàng )建的模版自動創(chuàng )建Excel表格文件
- 顯示&操作性
- 使用自定義畫面功能可以自由設置顯示畫面
- 通過日期和時間，可以進行數據檢索
- 網絡(luò )功能
- 標配Ethernet接口
- 支持PROFIBUS-DP和EtherNet/IP協議！
- 強大的Web、網絡(luò )服務功能！
- 可靠性&耐久性
-
- 安全增強功能選項，符合21 CFR Part 11
- 前面板防塵、防滴(符合IP65、NEMA4標準)
- 具有錯誤修正功能的高可靠性?xún)却?/li>
- 前面板門鎖及登錄功能
- DX1000系列無紙記錄儀產品選型表：
|
型 號 |
后綴碼 |
選項 |
說 明 |
||
|
DX1002 |
|
|
2 通道,125 ms (快速采樣模式:25ms) |
||
|
DX1004 |
|
|
4 通道,125 ms (快速采樣模式:25ms) |
||
|
DX1006 |
|
|
6 通道,1s (快速采樣模式:125ms) |
||
|
DX1012 |
|
|
12 通道, 1s (快速采樣模式:125ms) |
||
|
內存 |
-3 |
|
標準內存(400MB) |
||
|
外部媒體 |
-4 |
|
CF卡(帶32MB CF卡一張) |
||
|
語言 |
-1 |
|
日文(帶日文版標準軟件) |
||
|
-2 |
|
英文(帶英文版標準軟件) |
|||
|
-3 |
|
中文(帶中文版標準軟件) |
|||
|
附加規格 |
/A1 |
報警輸出2點 *1*7 |
|||
|
/A2 |
報警輸出4點 *1*6*7*10 |
||||
|
/A3 |
報警輸出6點 *1*2*6*7*10 |
||||
|
/C2 |
RS-232 接口(包括Modbus Master/slave protocol)*3 |
||||
|
/C3 |
RS-422-A/485 接口(包括Modbus Master/slave protocol)*3 |
||||
|
/F1 |
異常/存儲器用完檢測并輸出 |
||||
|
/H2 |
壓緊式輸入端子(可拆卸式) |
||||
|
/H5[ ] |
桌面型(帶電源插口)*4 |
||||
|
/M1 |
運算功能(帶報表功能)*10 |
||||
|
/N1 |
Cu10,Cu25 RTD輸入/ 3線隔離RTD |
||||
|
/N2 |
3線隔離RTD *5 |
||||
|
/N3 |
擴展輸入(PR40-20,Pt50,等) |
||||
|
/P1 |
24VDC/AC電源供電 |
||||
|
/R1 |
遙控*10 |
||||
|
/TPS2 |
24 VDC傳感器供電(2回路)*6*7*10 (僅DX1000可選) |
||||
|
/TPS4 |
24 VDC傳感器供電(4回路)*6*7 |
||||
|
/KB1 |
簡易輸入(帶遙控器)*9 |
||||
|
/KB2 |
簡易輸入(無遙控器)*9 |
||||
|
/USB1 |
USB接口 |
||||
|
/PM1 |
脈沖輸入(包括遠程控制和運算功能)*10 |
||||
|
/CC1 |
輸入值校正功能 |
||||
|
/BT2 |
多重批處理功能 |
||||
|
/CP1 |
PROFIBUS-DO功能 |
||||
|
/AS1 |
高級安全功能 |
||||
DX2000系列無紙記錄儀產品選型表：
|
型 號 |
后綴碼 |
選項 |
說 明 |
|
|
DX2004 |
|
|
4 通道,125 ms (快速采樣模式:25ms) |
|
|
DX2008 |
|
|
8 通道,125 ms (快速采樣模式:25ms) |
|
|
DX2010 |
|
|
10 通道, 1s (快速采樣模式:125ms) |
|
|
DX2020 |
|
|
20 通道, 1s (快速采樣模式:125ms) |
|
|
DX2030 |
|
|
30 通道, 1s (快速采樣模式:125ms) |
|
|
DX2040 |
|
|
40 通道, 1s (快速采樣模式:125ms) |
|
|
DX2048 |
|
|
48 通道, 1s (快速采樣模式:125ms) |
|
|
內存 |
-3 |
|
標準內存(400MB) |
|
|
外部媒體 |
-4 |
|
CF卡(帶32MB CF卡一張) |
|
|
語言 |
-1 |
|
日文(帶日文版標準軟件) |
|
|
-2 |
|
英文(帶英文版標準軟件) |
||
|
-3 |
|
中文(帶中文版標準軟件) |
||
|
附加規格 |
/A1 |
報警輸出2點 *1*7 |
||
|
/A2 |
報警輸出4點 *1*6*7*10 |
|||
|
/A3 |
報警輸出6點 *1*2*6*7*10 |
|||
|
/A4 |
報警輸出12點 *1*8 (僅DX2000可選) |
|||
|
/A5 |
報警輸出24點 *1*2*7*10 (僅DX2000可選) |
|||
|
/C2 |
RS-232 接口(包括Modbus Master/slave protocol) *3 |
|||
|
/C3 |
RS-422-A/485 接口(包括Modbus Master/slave protocol) *3 |
|||
|
/D5 |
VGA 視頻輸出 (僅DX2000可選) |
|||
|
/F1 |
異常/存儲器用完檢測并輸出*2*6*7*8*10 |
|||
|
/F2 |
異常+報警輸出繼電器22點*1*7*10 (僅DX2000可選) |
|||
|
/H2 |
壓緊式輸入端子(可拆卸式) |
|||
|
/H5[ ] |
桌面型(帶電源插口) *4 |
|||
|
/M1 |
運算功能(帶報表功能) *10 |
|||
|
/N1 |
Cu10,Cu25 RTD輸入/ 3線隔離RTD |
|||
|
/N2 |
3線隔離RTD *5 |
|||
|
/N3 |
擴展輸入(PR40-20,Pt50,等) |
|||
|
/P1 |
24VDC/AC電源供電 |
|||
|
/R1 |
遙控*10 |
|||
|
/TPS4 |
24 VDC傳感器供電(4回路) *6*7 |
|||
|
/TPS8 |
24 VDC傳感器供電(8回路) *7*8*10 (僅DX2000可選) |
|||
|
/KB1 |
簡易輸入(帶遙控器) *9 |
|||
|
/KB2 |
簡易輸入(無遙控器) *9 |
|||
|
/USB1 |
USB接口 |
|||
|
/PM1 |
脈沖輸入(包括遠程控制和運算功能) *10 |
|||
|
/CC1 |
輸入值校正功能 |
|||
|
/MC1 |
擴展通道功能(僅DX2000可選) *11 |
|||
|
/BT2 |
多重批處理功能 |
|||
|
/CP1 |
PROFIBUS-DO功能 |
|||
|
/AS1 |
高級安全功能 |
|||
*1 /A1,/A2,/A3,/A4,/A5以及/F2不能同時選用
*2 /A3和/F1不能同時選用(僅對DX100), /A5和/F1不能同時選用(僅對DX2000)
*3 /C2,/C3以及/CF1不能同時選用
*4 /H5[ ] D:電源插口UL,CSA 標準
F:電源插口VDE 標準
R:電源插口SAA 標準
J:電源插口BS 標準
H:電源插口GB 標準
*5 DX1002,DX1004,DX2004,DX2008 不能選用/N2
*6 選用了/TPS2, 就不能選用/TPS4, /A2, /A3或/F1(僅對DX1000)
*7 DX1000: 選用了/TPS4, 就不能選用/TPS2, /A1, /A2, /A3或/F1
DX2000: /TPS4, /TPS8, /A5, /F2不能同時指定
*8 選用了/TPS8, 就不能同時選用/F1和/A4
*9 /KB1, /KB2不能同時指定，指定/KB1時，附帶1臺遙控器(438227)
*10 DX1000: 指定/PM1時，不能指定/A3, /M1, /R1, /TPS2, /TPS4。另外/A2, /F1不能同時指定
DX2000: 指定/PM1時，不能指定/A5, /F2, /M1, /R1。另外/A2, /F1和/A4, /TPS8不能同時指定
*11 只能對DX2010,DX2020,DX2030,DX2040,DX2048指定/MC1
