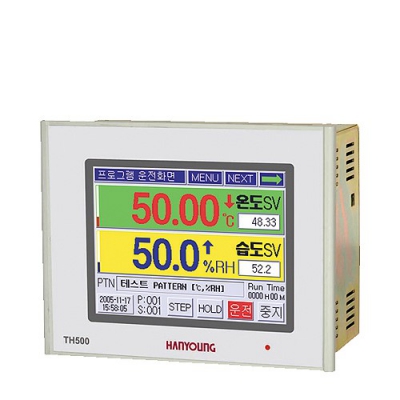

TH500
- 應用觸摸屏的彩色LCD
- 高精密控制
- 100模式(共6,000段)
- 溫度·濕度獨立P.I.D控制
- 多種警報功能
- 觸點輸入(D.I)8點,數碼輸出(D.O)20點
- 帶通訊功能(RS232,RS422/485)
型號選擇
| 型 號 | 代 碼 | 內 容 | |||
| TH500 | 可編程溫度·濕度控制器 | ||||
| 機 種 | 1 | 一體型 | 溫度·濕度傳送輸出 溫度·濕度控制輸出(SSR/S.C.R驅動) 溫度·濕度信號輸入 外部觸點輸入(D.I):8點 數碼輸出(D.O):繼電器12點,集電極開路8點 通訊規格:RS232,RS422/485,USB | ||
| 2 | 分離型 | ※輸出·入板與本體拆分狀態 溫度·濕度傳送輸出 溫度·濕度信號輸入 通訊規格:RS232,RS422/485 2CH,USB(PV Backup) | |||
| N | - | 無本體 | |||
| 分離型板 (選擇規格) | 1 | 輸出·入板-1(12點繼電器輸出), 溫·濕度控制輸出(SSR/S.C.R驅動) (D.I:8點,D.O:12點繼電器輸出,外部提供電源24Vd.c,18W | |||
| 2 | 輸出·入板-2(8點集電極開路輸出外部端子板) | ||||
| 3 | 輸出·入板-3(8點繼電器輸出板) | ||||
| 4 | (輸出·入板-1)+( 輸出板-2) | ||||
| 5 | (輸出·入板-1)+( 輸出板-3) | ||||
| N | 無輸出板(只選本體時) | ||||
| 語 言 | N | 韓文/英文(標準型) | |||
| 1 | 英文/中文(簡體) | ||||
| 2 | 英文/中文(繁體) | ||||
額定
| 型名 | TH500 | |||
| 畫面 | LCD | 5.7英寸彩色觸感型 | ||
| 程序 | 模式 / 段 | 300 模式 / 6000 段 | ||
| 反復追加功能 | 整體反復 : 最大9999次(可無限反復), 部分反復 : 最大99次 / 模式鏈接及編輯 | |||
| PID 控制 | PID 組 | 溫度·濕度組 : 各 16 Zone | ||
| 輸入 | 傳感器& 測定范圍 | 輸入(指示精度) | 傳感器種類 | 測定范圍 |
| 溫度 ( ± 0.1 % of F.S ) | Pt 100 Ω V DC | -100.0 ~ 200.0 °C0.000 ~ 5.000 V ( -100.0 ~ 200.0 °C) | ||
| 濕度 ( ± 1 % of F.S ) | Pt 100 Ω V DC | -100.0 ~ 200.0 °C ( 0.0 ~ 100.0 % RH )0.000 ~ 5.000 V ( 0.0 ~ 100.0 % RH ) | ||
| 取樣周期 | 溫 / 濕度 500 ms | |||
| 輸出 | 控制輸出 | 2點(溫度, 濕度) | ||
| 輸出式樣 | 電壓輸出(SSR) | On 電壓 : 24 V DC 以上, 最小 Pulse 幅 : 0.2 ms | ||
| 電流輸出(SCR) | 3.2 ~ 20.8 mA ( -5 ~ 105 % ) | |||
| 傳送 | 傳送輸出 | 1點(溫度, 濕度), 輸出形式 : PV, SV, MV | ||
| 輸出信號 / 負荷阻抗 | 4 ~ 20 mA ( 0 ~ 850 ) / 最大 600 Ω | |||
| 接點輸入 | 輸入種類 | DI 1 ~ 8 : 各錯誤訊息名可分別進行變更, RUN/STOP, STEP, HOLD 分配 | ||
| 接點容量 | 最大 8 V DC, 10 mA | |||
| 接點輸出 | 接點式樣 | 最大 20點 | ||
| 接點容量 | Normal Open( AO'e 30 V DC / 5 A, 250 V AC / 5 A ), Normal Close( AO'e 30 V DC / 1 A, 250 V AC / 2 A ) | |||
| 接點種類 | Inner Signal : 8點, Time Signal : 每段8點, Alarm Signal :每模式4點,溫度/濕度 Signal : 2點, 溫度/濕度 Up/Down/Soak Signal : 6點, Error Signal : 1點,Run/Stop Signal : 1點, Wait Signal : 1點, Hold Signal : 1點, 傳感器斷線 : 1點,PT End Signal : 1點, 1st Ref Signal : 1點, 2nd Ref Signal : 1點 | |||
| 電源 | 電源 / 絕緣阻抗 | 額定電壓 : 100 ~ 240 V AC(±10%), 50-60 Hz,消耗電力 : 最大 18W / 500 V DC 20 MΩ | ||
| 鋰電池 / 耐電壓 | 設定數據保存用 (最短 5年) / 每分鐘 2000 V AC | |||
| 通信 | 通信協議 | PC-Link | ||
| 通信種類 | RS485-通信距離最大 1.2 Km, 最大可連接 32, 通信速度 : 最大 9,600bps RS232C,USB V1.1, ETHERNET TCP/IP | |||
| 資料備份 | 保存媒體 / 容量 | 內裝快閃記憶體, 溫 / 濕度 86,400 Point | ||
| 保存功能 | 程序情報& 設定值備份及恢復, 溫度/濕度設定, 指示值保存 | |||
| 動作環境 | 溫 / 濕度 | 0 ~ 50 °C, 10 ~ 90 % RH (但, 不結冰狀態) | ||
| 保管環境 | 溫 / 濕度 | -10 ~ 70 °C, 5 ~ 95 % RH ( 但, 不結冰狀態) | ||
