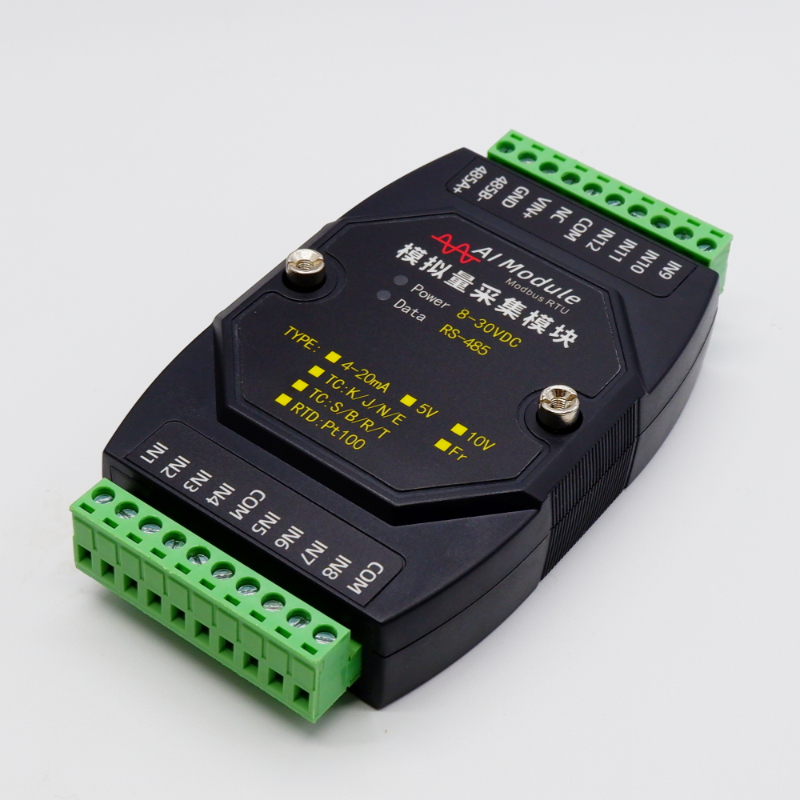

電流電壓采集模塊MLK1100
主要特點：
工業電路設計，高精度低溫漂，抗干擾性強
隔離RS485通訊接口，標準Modbus/RTU協議
標準DIN35導軌安裝，支持多模塊層疊
配套上位機工具軟件，簡潔實用
MLK1000系列是一款工業多路模擬量信號輸入、輸出模塊，種類齊全，實時采集電流、電壓、高品質熱電偶、高品質熱電阻等模擬信號，實時變送輸出電流電壓模擬信號，產品設計高精度數模轉換電路，保證信號采集傳輸精度，控制高低溫變化時引起的信號漂移。
MLK1000系列模塊電源為直流24V，設計有反接保護電路，可防止誤接損壞產品。通訊接口為工業RS485接口，標準MODBUS RTU協議，應用于生產、監測和控制等工程，標準MODBUS RTU協議可與PLC、DCS、云平臺和組態軟件等上位機設備軟件直接對接。
模塊面板設計有電源和通訊指示燈，電源燈亮代表工作正常，通訊數據有傳輸時通訊燈閃爍，指示燈顯示狀況，可作為模塊工作情況判斷依據。
模塊結構設計有多機層疊安裝方式，可將多個模塊疊放，使用隨機配套的子母螺釘進行固定，最后一個模塊固定在導軌上，有效減少安裝面積，提高空間使用率。
技 術 參 數
電源 8-30VDC，1W 工作環境 溫度： -20~60℃
濕度： 10~90%RH 無結露安裝 標準35mm DIN導軌，多機層疊 接口 隔離RS485接口 協議 標準MODBUS RTU協議 波特率 9600,19200 通道 12路單端輸入(4路共地) 信號類型 4-20mA,1V,5V,10V 精度 0.2% 分辨率 16位 采樣速率 1秒 溫漂 ≤100PPM/℃ 電源群脈沖 2000V A級 靜電干擾 4000V A級
