產品特點：
- 高精度：±（0.25%F.S.+1digit）；
- 20mm超大高亮數字顯示，在遠距離和低亮度位置更容易觀察；
- 可選2路加熱和制冷調節輸出，加熱和制冷的自整定功能，高性能獨立的專家PID控制 ；
- RS232C/RS485和CC-LINK通訊接口(CC-LINK可用于SR83) ；
- 防塵和防滴式前面板，符合IP66標準；
- 可選多種附加（選件）功能，適合于各種需要。
選 型 表：
|
項 目 |
號 碼 |

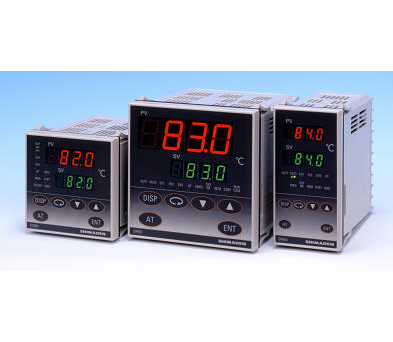

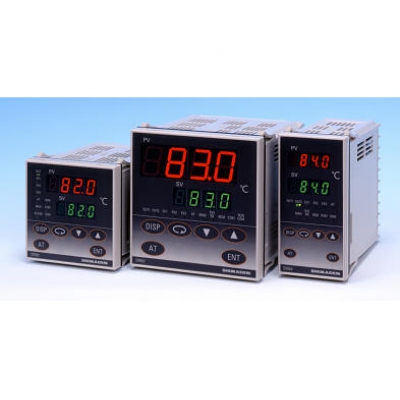

SR80系列是0.25級的PID調節器, 是0.1級高精度SR253 PID 調節器的精簡設計。 具有雙四位顯示， 雙輸出,，外部高品質開關， 遙控輸入,，模擬變送輸出,，斜率運行,，數字通訊,，上下限報警等功能。 |
|||||||||
|
儀表尺寸 |
SR82- |
DIN標準：高72×寬72×深111mm， 面板開孔尺寸：68×68mm |
|||||||||
|
SR83- |
DIN標準：高96×寬96×深111mm， 面板開孔尺寸：92×92mm |
||||||||||
|
SR84- |
DIN標準： 高96×寬48×深111mm， 面板開孔尺寸：92×45mm |
||||||||||
|
傳感器輸入類型 |
1 |
高品質熱電偶：14種類型可選，-200.0～2300.0℃，詳見輸入類型選擇表，輸入阻抗:>500KΩ |
|||||||||
|
2 |
鉑電阻：16種測量范圍可選，-200.0～600.0℃，詳見流程圖上輸入類型選擇表,三線制 |
||||||||||
|
3 |
直流毫伏：0～10，10～50，-10～10，0～20，0～50，0～100mV輸入阻抗:>500KΩ |
||||||||||
|
4 |
直流電流：4～20mA,0～20mA,輸入阻抗: 250Ω |
||||||||||
|
6 |
直流電壓：0～1,1～5,-1～1,0～2,0～5,0～10v輸入阻抗:>500KΩ |
||||||||||
|
調節輸出1類型 （正反動作可選） 分辯率1/8000 |
Y- |
繼電器接點，時間比例周期1～120秒，接點:240V AC 2.5A阻性/1A感性 |
|||||||||
|
I- |
電流4～20mA， 負載阻抗<600Ω |
||||||||||
|
P- |
固態繼電器驅動，時間比例周期1～120秒，12±1.5V DC< 30mA |
||||||||||
|
V- |
電壓0～10V DC， 負載電流< 2mA |
||||||||||
|
調節輸出2類型 分辯率1/255 (選配件) |
N- |
無 |
|||||||||
|
Y- |
繼電器接點，比例周期1～120秒，接點:240V AC 2.5A阻性/1A感性 |
||||||||||
|
I- |
電流4～20mA，負載阻抗<600Ω |
||||||||||
|
P- |
固態繼電器驅動，比例周期1～120秒，12V±1.5V DC<30mA |
||||||||||
|
V- |
電壓0～10V DC，負載電流<2mA |
||||||||||
|
電 源 |
90- |
100～240V AC±10%(50/60Hz) |
|||||||||
|
10- |
24V AC±10%(50/60Hz) |
||||||||||
|
02- |
24V DC±10% |
||||||||||
|
事件輸出（報警8種報警） 加熱器斷線/環路報警（僅能單相） (選配件) |
0 |
無 |
|||||||||
|
1 |
3組事件輸出，接點:240V AC 1.0A阻性 |
||||||||||
|
2 |
3組事件輸出及30A加熱器斷線報警(僅Y、P輸出類型可選) |
||||||||||
|
3 |
3組事件輸出及50A加熱器斷線報警(僅Y、P輸出類型可選) |
||||||||||
|
模擬外部遙控設定類型 （選配件） 用途：串級控制，外給定，外給定參與調節負載的反饋（外接傳感器，實現恒壓恒流恒功率控制） |
00 |
無 |
|||||||||
|
14 |
4～20mA DC 輸入，輸入阻抗:250Ω |
||||||||||
|
15 |
1～5V DC 輸入，輸入阻抗>500KΩ |
||||||||||
|
16 |
0～10V DC 輸入，輸入阻抗>500KΩ |
||||||||||
|
隔離模擬變送輸出類型 分辨率1/10000 (選配件) 變送類型：測量值，設定值，偏差值，調節輸 出量 |
0 |
無 |
|||||||||
|
3 |
0～10mV DC，輸出阻抗:10Ω |
||||||||||
|
4 |
4～20mA DC，負載阻抗<300Ω |
||||||||||
|
6 |
0～10V DC，負載電流<2mA |
||||||||||
|
隔離數字通訊接口類型 多種協議 (選配件) 配套產品：XF2000組態軟件, |
0 |
無 |
|||||||||
|
5 |
RS-485 |
||||||||||
|
7 |
RS-232C |
||||||||||
|
8 |
CC-LINK(僅SR83) |
||||||||||
|
外部DI輸入高品質開關無電壓接點輸入 （選配件） |
0 |
無 |
|||||||||
|
1 |
兩點輸入 |
||||||||||
