SRS11 SRS12 SRS13 SRS14

SR11/13/14系列，是日本島電（Shimaden）公司生產的一款功簡便型高性能程序控制器。儀表顯示精度為0.25級，采樣周期250ms,多種輸入輸出類型可選，可選配4組最多32段程序、2組報警、模擬輸出、數字通訊、外部DI/CT輸入等功能。廣泛應用于金屬熱處理、試驗設備、真空干燥、石油化工等行業。

  • 型號： SRS11 SRS12 SRS13 SRS14
  • 品牌： 品牌一

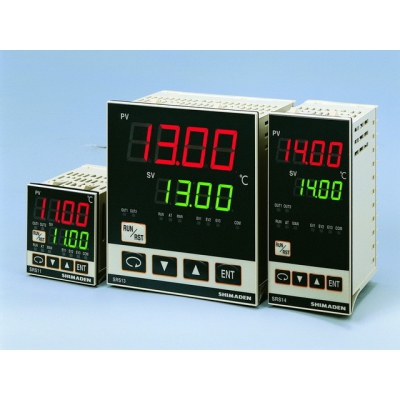

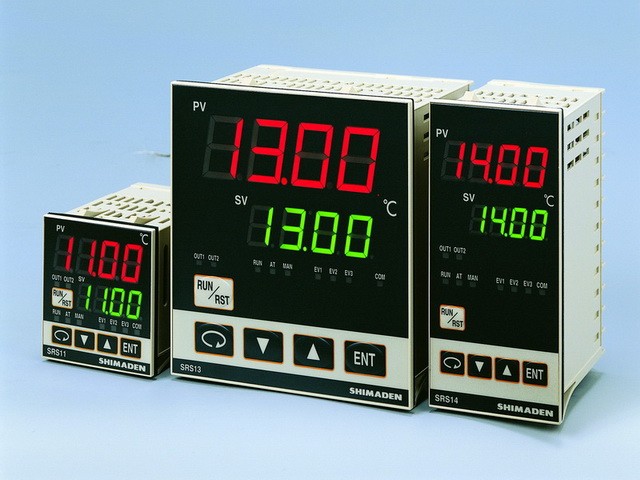

島電SRS10系列可編程32段0.25級PID調節器


SRS11,12.13,14,是日本島電最新推出的，具有定值調節、程序調節為一體的溫控儀表，功能強大，價格低廉，是專為中國設計的。
◆ 無超調專家PID算法；3組獨立的PID參數；4個獨立的設定值；3路事件輸出；4路高品質開關量輸入；模擬變送。
◆ 32步（8步×4條）可編程功能：可設定能夠滿足絕大部分熱處理工藝的最大32步的升/降/保溫曲線。
◆ 獨創(chuàng )MODBUS通訊接口：可實現多臺儀表之間實時數字通訊，主表可實時向多臺從表發送數據，使多區控溫更精確。
◆ 全世界最薄的機身；新增鉑電阻 -100.0～350.0℃ 量程
◆SRS10系列調節器“I”（4～20mA）輸出可配合島電的單相或三相調壓/調功觸發板。

產品特點：

  1. 顯示精度：±(0.25%F.S.+ 1digit)，采樣周期：0.25秒
  2. 多種輸入和量程范圍
  3. 超薄機身（62～65mm），節省安裝空間
  4. 3個SV設定
  5. 3組PID參數
  6. 最多可編程32步（選件）
  7. RS－485通訊接口，Modbus／Shimaden協議（選件）
  8. 單相／三相加熱器斷線／回路報警



SRS11選型表：

型號代碼

超亮雙四位LED顯示，無超調專家PID算法，三組獨立PID參數，AT自整定，手/自動無擾動切換控制，調節輸出限幅，3路事件輸出，3個獨立設定值，3路高品質開關量輸入，32步可編程，模擬變送輸出，數字通訊等功能。采樣周期:250ms。前面板防護等級IP66。

SRS11-

外形尺寸：高48×寬48×深68mm，面板開孔尺寸：45×45mm

輸入類型

8

高品質熱電偶：B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L

鉑電阻：Pt100/JPt100

電壓（mV）:-10～10,0～10,0～20,0～50,10～50,0～100mV DC

6

電流（mA）:0～20mA,4～20mA DC,輸入阻抗：250Ω

電壓（Ｖ）:-1～1,0～1,0～2,0～5,1～5,0～10V DC

調節輸出1

Y

繼電器接點，容量：240V AC 2A/阻性，比例周期：1～120秒

P

固態繼電器（SSR）驅動，12±1.5V DC/30mA最大，比例周期：1～120秒

I

電流4～20mA DC，負載阻抗：600Ω最大

V

電壓0～10V DC，負載電流：2mA最大

調節輸出2(選配件)

N-

無

Y-

繼電器接點，容量：240V AC 2A/阻性，比例周期：1～120秒

I-

電流4～20mA DC，負載阻抗：600Ω最大

P-

固態繼電器(SSR)驅動，12V±1.5V DC/30mA最大，比例周期：1～120秒

V-

電壓0～10V DC，負載電流：2mA最大


附加事件輸出

E-

附加事件輸出1點（EV3）

附加外部輸入

D-

附加外部控制輸入1點(DI4)

電 源

90-

100～240V AC±10%，50/60Hz

08-

24V AC/DC±10%，50/60Hz

程序功能（選配件）

N

無

P

最多4段，共32步程序

事件輸出（選配件）

0

無

1

事件輸出2點(EV1、EV2)接點容量:240V AC 1A/阻性

模擬發送/數字通訊接口（選配件）

0

無

3

0～10mV DC 輸出阻抗:10Ω

4

4～20mA DC 負載阻抗：300Ω最大

6

0～10V DC 負載電流：2mA最大

5

RS485(Shimaden標準協議，MODBUS協議)

外部輸入控制信號（DI）/CT輸入（選配件）

注意：CT單獨銷售

0

無

1

CT輸入2點

調節輸出1或2為Y或P時可選。

2

外部控制輸入3點(DI1、DI2、DI3)

特記事項

0

無

9

有（請事先協商）





SRS13/14選型表：

SR13/14選型表：SR13/14選型表：

型號代碼

超亮雙四位LED顯示，無超調專家PID算法，三組獨立PID參數，AT自整定，手/自動無擾動切換控制，調節輸出限幅，3路事件輸出，3個獨立設定值，3路高品質開關量輸入，32步可編程，模擬變送輸出，數字通訊等功能。采樣周期:250ms。前面板防護等級IP66。

SRS13-

外形尺寸：高96×寬96×深68mm，面板開孔尺寸：92×92mm

SRS14-

外形尺寸：高48×寬96×深68mm，面板開孔尺寸：45×92mm

輸入類型

8

高品質熱電偶：B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L

鉑電阻：Pt100/JPt100

電壓（mV）:-10～10,0～10,0～20,0～50,10～50,0～100mV DC

6

電流（mA）:0～20mA,4～20mA DC,輸入阻抗：250Ω

電壓（Ｖ）:-1～1,0～1,0～2,0～5,1～5,0～10V DC

調節輸出1

Y

繼電器接點，容量：240V AC 2A/阻性，比例周期：1～120秒

P

固態繼電器（SSR）驅動，12±1.5V DC/30mA最大，比例周期：1～120秒

I

電流4～20mA DC，負載阻抗：600Ω最大

V

電壓0～10V DC，負載電流：2mA最大



調節輸出2(選件)

N-

無

Y-

繼電器接點，容量：240V AC 2A/阻性，比例周期：1～120秒

I-

電流4～20mA DC，負載阻抗：600Ω最大

P-

固態繼電器（SSR）驅動，12V±1.5V DC/30mA最大，比例周期：1~120秒

V-

電壓0～10V DC，負載電流：2mA最大


附加事件輸出

E-

附加事件輸出1點（EV3）

附加外部輸入

D-

附加外部控制輸入1點(DI4)

電源

90-

100～240V AC±10%，50/60Hz

08-

24V AC/DC±10%，50/60Hz

程序功能（選件）

N

無

P

最多4段，共32步程序

事件輸出

0

無

1

事件輸出2點（EV1, EV2）接點容量:240V AC 1A/阻性

模擬發送（選件）

0

無

3

0～10mV DC 輸出阻抗:10Ω

4

4～20mA DC 負載阻抗：300Ω最大

6

0～10V DC 負載電流：2mA最大

CT輸入（選件）注意：CT單獨銷售

0

無

1

CT輸入2點

調節輸出1或2為Y或P時可選

外部輸入控制信號DI（選件）

0

無

2

外部控制輸入3點(DI1、DI2、DI3)

通訊（選件）

0

無

5

RS485 (Shimaden標準協議，

MODBUS協議)

特記事項

0

無

9

有（請事先協商）
