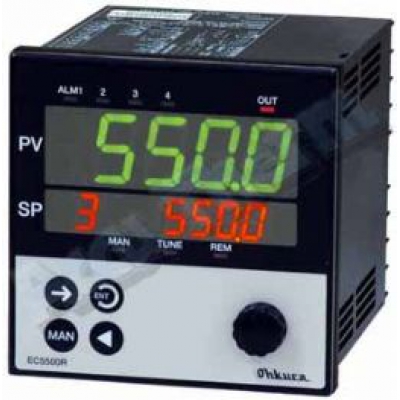

EC5700R / EC5800R溫度控制器
產品說明
高速控制周期
特大號數字顯示
簡易的旋鈕操作方式
功能說明
■多功能輸入范圍(高品質熱電偶、白金電阻、直流電壓及電流)
■具有自動演算功能且演算周期僅需1.5次
■高取樣周期：50ms
■高控制精度：±0.1%＋1 digit
■刻度設定范圍-19999到19999
■通訊接口RS-232C或RS-422A(RS-485)
規格說明
|
標題 |
項目 |
EC5700R |
EC5800R |
|
輸入 |
取樣周期 |
50ms |
|
|
量測類型 |
直流電壓：±10V、0~20mV、0~50mV、0~5V、1~5V、0~10V |
||
|
直流電流：4-20mADC |
|||
|
高品質熱電偶：B、R、S、K、E、J、T、WRe5-26、N、PR40-20、PL2、U、L、Au-Fe |
|||
|
測溫阻抗體：Pt100、JPt100 |
|||
|
效能 |
精確度 |
±0.1%+1 digit |
|
|
噪音減少率 |
常模抑制比(NMRR)：60dB min；共模抑制比(CMRR)：140dB min |
||
|
控制輸出 |
控制方式 |
PID、Gapped PID、PD、ON/OFF |
|
|
PID 演算 |
手動調整、自動演算及隨機演算(Self-Tuning) |
||
|
接點數量 |
1組＋1組(選購) |
||
|
輸出方式 |
繼電器：常開接點，250VAC/3A電阻性負載 |
||
|
SSR驅動：15VDC最大20mA電流 |
|||
|
直流電流：4~20mA/600Ω或0~5mA/2KΩ |
|||
|
警報輸出 |
接點數量 |
2組＋2組(選購)，常開接點，額定容量250VAC (Max0.5A) |
|
|
功能選擇 |
Alarm，FAIL，AUTO/MAN，RUN/STOP |
||
|
數字輸入 |
接點數量 |
4點(15VDC1mA非電壓輸入接點) |
|
|
功能選擇 |
SP/PID、AUTO/MAN、SP Remote/Local、RUN/STOP |
||
|
選購 |
通訊接口 |
RS-232C、RS-422A或RS-485 |
|
|
模擬輸出 |
1點，4~20或0~20mA DC 600Ω |
||
|
模擬輸入 |
1點，1~5或0~5VDC |
||
|
擴張機能 |
|
局域網絡(luò )，2.5Mbps，最多20 點 |
|
|
伺服驅動 |
|
20~100VAC，50/60Hz |
|
|
電源 |
電源供應 |
100~240VAC，50/60Hz |
|
|
消耗功率 |
最大6VA/100VAC，10VA/200VAC |
||
|
結構 |
產品尺寸 |
48mm(寬)x96mm(高)x100mm(深) |
96mm(寬)x96mm(高)x100mm(深) |
|
產品重量 |
約450g |
約500g |
|
|
使用環境 |
工作條件 |
溫度：-10~55°C 濕度：20~90%RH |
|
