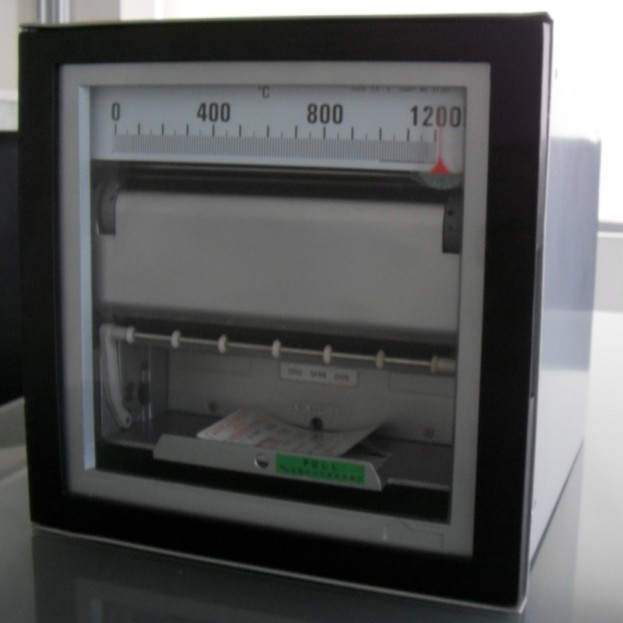

大華千野有紙記錄儀EH系列

大華記錄儀EH系列，它采用多年積累的信息情報和引進最新電子技術和精密機械而生產的高可靠性的記錄儀。
按各種組合方式有九百多種型號供選用。記錄方式有單筆、雙筆、三筆的筆書寫式和6~12點及24點的行打點式；調節方式有2位置式、3位置式、PID式；報警方式有上限式、下限式、上下限式。有這些組合，可提供擁護迫切期待的優質記錄儀。用于所有的溫度、壓力流量、氣象觀察、計測、控制。
二、大華記錄儀EH系列產品特點
高精度：工業用記錄儀精度為±0.5%。用最新的電子技術和高可靠性的設計，根據用戶需要可提供指示精
度達到輸入量程的±0.25%的產品。在工業記錄儀中獲得了最高精度。
長壽命：高分辨、長壽命的平衡用滑線電阻
高可靠：良好的密封性，高可靠性的輸入切換高品質開關
可讀性：安裝標準的照明燈
記錄清晰：應用臨界阻尼記錄曲線清晰
適應性：豐富而齊全的選擇
維修簡便：容易維護檢修的單元結構
操作靈活：牢固的結構和方便的前面操作
三、大華記錄儀EH系列技術參數
輸入信號：mV-DC3mV以上、熱電組-30℃以上（Pt100）
刻度長度：180mm
指示精度：輸入量程的±0.5%
指示回差：輸入量程的0.25%
平衡時間：輸入量程移動約2S（50Hz）
記錄紙：折疊式—有效記錄180mm（全幅200mm）全長20m
筆書寫式—單筆、雙筆、三筆三種
打點式—6點、12點、24點三種
筆書寫式：纖維筆連續記錄；第1筆（紅）、第2筆（綠）、第3筆（藍）
打點式：各點蘸印泥盤打點記錄
打點式：6點：1紅、2黑、3天藍、4綠、5棕、6紫
12點：1紅、2黑、3天藍、4綠、5棕、6紫、7橙、8灰、9藍、10草綠、11桃紅、12枚紅
24點重復12點及1~24點數字打印
走紙速度：12.5、25、50、100mm/h4速及快速Fast
打點時間：6S（50Hz）、5S（60Hz）
記錄筆間隔：約4mm（多筆時）
抬落筆（筆式）：手動，各筆獨立
電源：AC220V 50Hz
允許電壓變動：額定值的10%~15%
環境溫度：0℃~50℃
相對濕度：10%~90%RH
允許信號源電阻：
直流電壓輸入:3mV＜量程 電壓≤500mV-10KΩ以下
500mV＜量程 電壓≤100mV-10KΩ以下
高品質熱電偶輸入:10KΩ以下
高品質熱電偶輸入:每1線10Ω以下
輸入電阻：直流電壓輸入:3mV≤量程 電壓≤500mV-約8MΩ
500mV＜量程 電壓≤100mV-約1MΩ
高品質熱電偶輸入-約8Ω
絕緣電阻：測定端和接地端子間DC500V 20MΩ以上
電源端和接地端子間DC1000V 20MΩ以上
測定端和電源端子間DC1000V 20MΩ以上
絕緣強度：測定端和接地端子間AC500V 1min
電源端和接地端子間AC1000V（100V系列電源）1min
AC1500V（200V系列電源）1min
測定端和電源端子間AC1000V（100V系列電源）1min
AC1500V（200V系列電源）1min
照明燈：熒光燈（但24點儀表無照明）
消耗功率：約35W
門：鋁制壓鑄件漆黑鈀
外殼：普通鋼板漆銀灰色
安裝方法：面板嵌裝式——僅打點式儀表安裝角度可后傾30℃
重量：約13.5~16.5Kg



大華記錄儀EH系列單筆、打點式型號一覽表



大華記錄儀EH系列雙筆型號一覽表



大華記錄儀EH系列叁筆型號一覽表
